Y系列6kV/10kV籠型高壓三相異步電動機(H710-1000)產品詳細說明：

Y系列6kV/10kV籠型高壓三相異步電動機結構特點

電動機采用箱式結構，機座由鋼板焊接而成，重量輕、剛度好。 Y系列為自然通風冷卻，機座上部安裝有防護頂罩，拆裝方便，便于電動機的維修。
定子繞組采用F級耐熱絕緣材料、頂部綁扎可靠，并經真空壓力浸漆使其具有良好的絕緣性能和機械強度。
轉子采用可靠的鑄鋁或銅導體的鼠籠型結構。軸承有滾動軸承和滑動軸承兩種形式，依電機的轉速和功率大小而定。

用途
Y系列6kV/10kV籠型高壓三相異步電動機(H710-1000)可用于驅動各種通用機械，如：壓縮機、水泵、風機、破碎機、切削機床、運輸機械及其它機械設備。在礦山、機械工業、發電廠等各種工礦企業中作原動機。用以拖動鼓風機、磨煤機、軋鋼機、卷揚機等應在訂貨時說明。
標準形式
電壓：10000V，6000V，50Hz
防護等級：Y系列為IP23(若采用管道通風可制成IP44)
絕緣等級：F
工作制：S1（連續）
冷卻方法：Y系列為IC01（或IC11、IC21、IC31）
安裝形式：IMB3
電機接法：Y（接線盒內三個出線端子，從主軸伸端視之接線盒位于機座右側）
使用環境
海拔：不超過1000m
環境空氣溫度：不超過40℃且無嚴重塵埃，最低環境空氣溫度對采用滾動軸承的電動機為-15℃,對采用滑動軸承的電動機為5℃。
空氣中無腐蝕性和爆炸性氣體（也可制成濕熱或高原地區電動機）

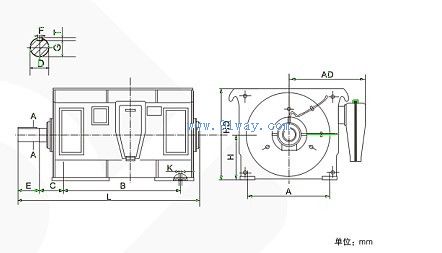

高壓三相異步電動機 Y系列籠型(6kV/10kV IP23 H710-1000mm)IMB3安裝尺寸

機座號	安裝尺寸									外型尺寸
	A	B	C	D	E	F	G	T	H	K	AD	HD	L
710	1400	1800	530	200	350	45	185	25	710	56	1270	1510	3200
800	1600	2000		220		50	203	28	800		1420	1700	3200
900	1800	2240	600	250	410	56	230	32	900	66	1650	1900	3800
1000	2000	2500		280	470	63	260	32	1000		1800	2100	3800

(1)當采用滑動軸承時，C尺寸偏差為±4.0不包括軸向竄動量。
注：圖中尺寸僅供參考，訂貨時以制造廠提供的外形及安裝尺寸圖為準。

Y系列籠型高壓三相異步電動機（H710-1000mm 6kV/10kV IP23）技術數據表

型號	功率(kW)	同步轉速(r/min)	額定電流(A)	效率（%）	功率因數	堵轉電 流倍數	堵轉轉 矩倍數	最大轉 矩倍數
Y710-6-4	2500	1500	175.2	95.8	0.86	7.0	0.5	1.8
Y710-7-4	2800		196.0	95.9
Y710-8-4	3150		220.3	96.0
Y710-9-4	3550		248.0	96.1
Y800-6-4	4000		275.9	96.2	0.87
Y800-7-4	4500		310.4	96.2
Y800-8-4	5000		344.5	96.3
Y800-9-4	5600		385.9	96.3
Y900-6-4	6300		433.7	96.4
Y900-7-4	7100		488.2	96.5
Y900-8-4	8000		549.5	96.6
Y1000-6-4	9000		577.5	96.7
Y1000-7-4	10000		685.5	96.8
Y710-6-6	2000	1000	140.6	95.5	0.86	6.5	0.6	1.8
Y710-7-6	2240		157.3	95.6
Y710-8-6	2500		175.4	95.7
Y800-6-6	2800		196.2	95.8
Y800-7-6	3150		220.5	95.9
Y800-8-6	3550		248.2	96.0
Y900-6-6	4000		279.4	96.1
Y900-7-6	4500		314.0	96.1
Y900-8-6	5000		344.9	96.2	0.87
Y900-9-6	5600		386.3	96.2
Y1000-6-6	6300		434.1	96.3
Y1000-7-6	7100		488.7	96.4
Y100-8-6	8000		550.1	96.5
Y710-6-8	1600	750	111.8	95.0	0.82	6.5	0.6	1.8
Y710-7-8	1800		128.5	95.1
Y710-8-8	2000		142.7	95.2
Y710-9-8	2240		159.6	95.3
Y800--6-8	2500		178.0	95.4	0.83
Y800-7-8	2800		199.1	95.5
Y900-6-8	3150		223.8	95.6
Y900-7-8	3550		251.9	95.7	0.84
Y1000-6-8	4000		280.3	95.8
Y1000-7-8	4500		315.0	95.9
Y1000-8-8	5000		349.6	96.0
Y710-6-10	1250	600	95.5	94.5	0.8	6.0	0.6	1.8
Y710-7-10	1400		106.8	94.6
Y710-8-10	1600		109.3	94.7
Y800-6-10	1800		135.3	94.8	0.81
Y800-7-10	2000		150.2	94.9
Y800-8-10	2240		168.0	95.0
Y900-6-10	2500		185.1	95.1	0.82
Y900-7-10	2800		207.1	95.2
Y1000-6-10	3150		229.9	95.3	0.83
Y1000-7-10	3550		258.8	95.4
Y1000-6-12	2500	500	190.3	94.8	0.8
Y1000-7-12	2800		212.9	94.9
Y1000-8-12	3150		239.3	95.0
Y1000-9-12	3550		269.4	95.1
Y710-1-4	3150	1500	361.8	96.3	0.87	6.5	0.5	1.8
Y710-2-4	3550		407.7	96.3
Y710-3-4	400		458.9	96.4
Y710-4-4	4500		516.9	96.4
Y800-1-4	5000		566.6	96.5	0.88
Y800-2-4	5600		634.6	96.5
Y800-3-4	6300		713.2	96.6
Y900-1-4	7100		802.9	96.7
Y900-2-4	8000		903.7	96.8
Y900-3-4	9000		1015.6	96.9
Y710-1-6	2240	1000	261.0	96.0	0.86	6.5	0.6	1.8
Y710-2-6	2500		291.1	96.1
Y710-3-6	2800		326.0	96.1
Y710-4-6	3150		366.4	96.2
Y800-1-6	3550		412.9	96.2
Y800-2-6	4000		465.3	96.3
Y800-3-6	4500		522.9	96.3
Y800-4-6	5000		580.4	96.4
Y900-1-6	5600		642.5	96.4	0.87
Y900-2-6	6300		722.1	96.5
Y900-3-6	7100		812.9	96.6
Y1000-1-6	8000		915.1	96.7
Y1000-2-6	9000		1028.4	96.8
Y1000-3-6	1000		1141.5	96.9
Y710-1-8	1800	750	213.6	95.4	0.85	6.5	0.6	1.8
Y710-2-8	2000		237.1	95.5
Y710-3-8	2240		265.3	95.6
Y800-1-8	2500		295.7	95.7
Y800-2-8	2800		330.9	95.8
Y800-3-8	3150		372.2	95.8
Y800-4-8	3550		419.1	95.9
Y900-1-8	4000		471.7	96.0	0.86
Y900-2-8	4500		514.0	96.1
Y900-3-8	5000		582.2	96.2
Y1000-1-8	5600		651.4	96.2
Y1000-2-8	6300		732.0	96.3
Y1000-3-8	7100		824.1	96.4
Y1000-4-8	8000		927.6	96.5
Y710-1-10	1600	600	195.3	96.0	0.83	6.0
Y710-2-10	1800		219.4	95.1
Y7103-10	2000	600	243.6	95.2	0.83	6.0	0.6	1.8
Y800-1-10	2240		272.5	95.3
Y800-2-10	2500		303.8	95.4
Y800-3-10	2800		339.9	95.5
Y900-1-10	3150		377.5	95.6	0.84
Y900-2-10	3550		425.0	95.7
Y900-3-10	4000		478.3	95.8
Y900-4-10	4500		538.1	95.8
1000-1-10	5000		597.3	95.9
Y1000-2-10	5600		668.9	95.9
Y1000-3-10	6300		751.8	96
Y1000-4-10	7100		847.2	96
Y710-1-12	1120	500	144.4	94.5	0.79	6.0	0.6	1.8
Y710-2-12	1250		161.0	94.6
Y710-3-12	1400		180.1	94.7
Y800-1-12	1600		203.2	94.7	0.80
Y800-2-12	1800		228.4	94.8
Y800-3-12	2000		253.5	94.9
Y800-4-12	2240		283.6	95.0
Y900-1-12	2500		312.0	95.2	0.81
Y900-2-12	2800		349.0	95.3
Y900-3-12	3150		392.3	95.4
Y1000-1-12	3550		441.6	95.5
Y1000-2-12	4000		497.1	95.6
Y1000-3-12	4500		559.2	95.6
Y1000-4-12	5000		620.7	95.7
Y710-1-16	630	375	89.2	93.1	0.73	6.0	0.6	1.8
Y710-2-16	710		100.3	93.3
Y710-3-16	800		112.9	93.4
Y710-4-16	900		126.9	93.5
Y800-1-16	1000		138.9	93.6	0.74
Y800-2-16	1120		155.4	93.7
Y800-3-16	1250		173.3	93.8
Y800-4-16	1400	375	193.9	93.9
Y900-1-16	1600		218.4	94.0	0.75	6.0	0.6	1.8
Y900-2-16	1800		245.4	94.1
Y900-3-16	2000		272.4	94.2
Y1000-1-16	2240		304.8	94.3
Y1000-2-16	2500		339.8	94.4
Y1000-3-16	2800		380.2	94.5
