145LYX,J145LYX系列直流力矩電機產品詳細說明：

145LYX,J145LYX系列直流力矩電機

高速定位系統、低速大扭矩轉速控制系統、最佳扭矩在高速度的定位，速度，或張緊系統。
精密轉臺、云臺、測控臺、機械臂關節、機器人、心肺機、蠕動泵、發電機組的發動機油門控制、光學設備、數控機床、實驗設備、絲帶類產品生產中應用于卷繞或張力元件等，再配合測速發電機、光電編碼器等信號元件使用時，可以組成高精度的速度或位置伺服系統，被廣泛應用于光纖生產、單晶提拉、光學設備、實驗設備、醫療儀器等不同場合。是一種高精度伺服系統功率元件。

LYX稀土永磁直流電動機性能指標：

型號	峰值堵轉				空載轉速	連續堵轉				電樞電阻	電樞 電感	電樞轉動慣量	電磁時間常數
	轉矩	電流	電壓	功率		轉矩	電流	電壓	功率
	N.M	A	V		r/min	N.m	A	V	W	Ω	mH	kg.m2x10	ms
	≥		±12.5%		≤	≥		±12.5%		±12.5%	±30%	≤	≤
NH145LYX01	8	4.5	27	121.5	115	6	3.3	20	66	6	--	0.007	2
J145LYX025	8	4.8	60	288	330	3.5	2.1	27	56.7	12.5	--	0.0047	2
NH145LYX03	17	8.5	48	408	210	6	3	17	57	5.6	--	0.007	2
NH145LYX04	9	9.5	27	256	240	4.5	4.8	13.5	64.8	2.8	--	0.006	2
NH145LYX05	20	7.8	48	375	160	10	24	3.9	93.6	6	--	0.009	2

LYX系列稀土永磁直流力矩電動機外形及安裝尺寸：

J145LYX025外形圖

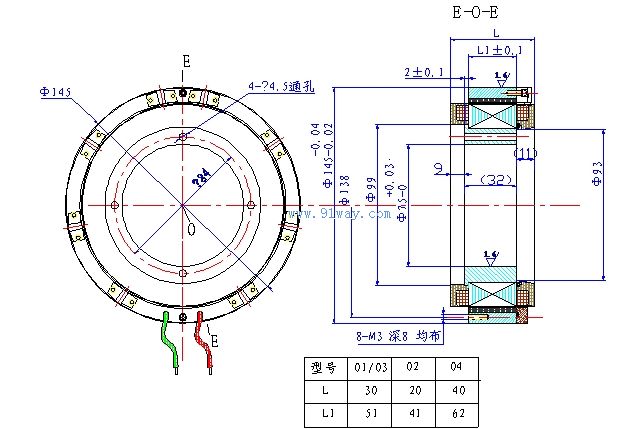

NH145LYX01/02/03/04外形圖

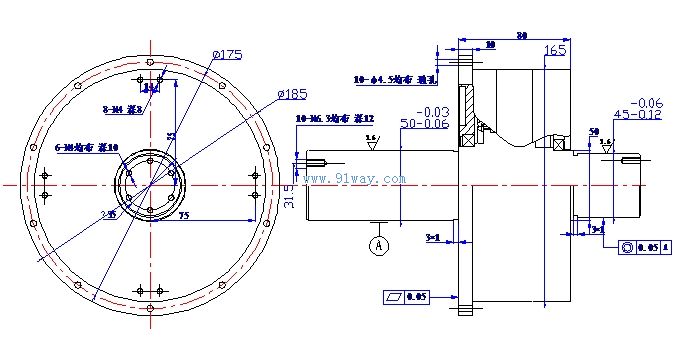

NH145LYX01/03整裝式外形圖
