LW58-252/T4000-50高壓六氟化硫斷路器產品詳細說明：

LW58-252/T4000-50高壓六氟化硫斷路器滅弧室采用自能加壓氣雙動式結構，開斷性能更穩定；
操作功小，產品可靠性高，機械壽命6000(10000)次；
動、靜弧觸頭采用銅鎢整體燒結的結構，耐高溫，在電弧作用下燒損小，滿容量開斷20次；
密封性能可靠：SF6年漏氣率遠小于0.5%；
產品零部件除濕工藝嚴格：SF6水分含量遠低于同類產品；
外絕緣爬電比距≥31mm/KV,耐污能力強；
滅弧室閥片采用特殊的鋅基合金，耐高溫，重量輕，開斷性能穩定可靠；
噴口采用進口聚四氟乙烯添加特殊材料壓制而成，耐電強度高，耐燒，不變形，抗蠕變性能好；
二次回路電器元件和SF6密度控制器采用優質進口或合資廠家產品；
機構內重要零部件采用優質合金鋼鍛造而成，強度高，耐磨損，能保證斷路器頻繁操作，故障率低。

		kA	50
7	額定短路關合電流(峰值)		125
8	額定短時耐受電流		50
9	額定峰值耐受電流		125
10	額定是失步開斷電流		12.5
11	近區故障開斷電流			90%IK,75%IK
12	額定短路開斷電流次數		次	20
13	額定短路持續時間		s	3
14	首開極系數			1.3
15	額定線路充電開合電流		A	200
16	額定操作順序			O-0.3S-CO-180S-CO
17	額定壓力		MPa	0.60
18	六氟化硫氣體漏氣率		%	≤0.5
19	氣體水分含量		μL/L	≤150×10-6
20	機械壽命		次	6000(10000)
21	分閘時間		ms	≤35
22	合閘時間		ms	≤100
23	爬電距離	斷口	mm	≥8660
		對地		≥6400
24	每相六氟化硫氣體重量		kg	8
25	每相斷路器重量			1800

2)機構主要技術參數表
序號	名稱		單位	數據
1	儲能電機	額定電壓	V	DC220/AC220
		正常工作電壓范圍		85%~110%
		功率	W	720
2	電機儲能時間		S	≤20
3	分合閘線圈電壓/電流		V/A	DC110V/4，DC220V/2.5
4	輔助開關	額定電流	A	10 (DC220V)
		輔助開關的接地數	對	11/11
5	行程開關	額定電流	A	5 (DC220V)
		接點數：常開/常閉	對	2/2
6	加熱及照明回路電壓		V	AC220
7	機械壽命		Time1	6000(10000)

3)產品的機械調整參數
序號	名稱		單位	數據
1	斷路器極間中心距		mm	3000~4000
2	分閘時間		ms	≤35
3	合閘時間			≤100
4	開斷時間			≤60
5	合分時間			70
6	分合時間			300
7	三極分閘不同期性			≤3
8	三極合閘不同期性			≤4

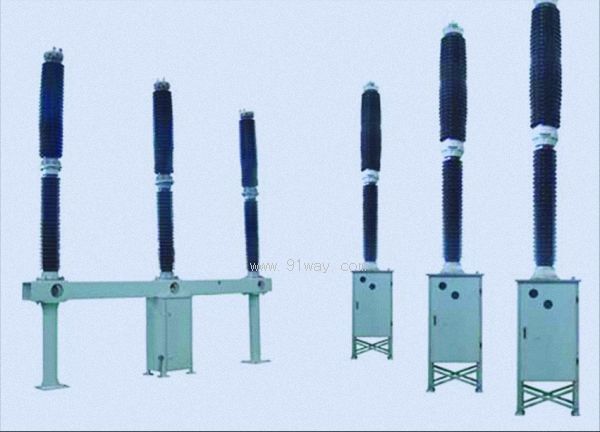

LW58-252/T4000-50高壓六氟化硫斷路器
