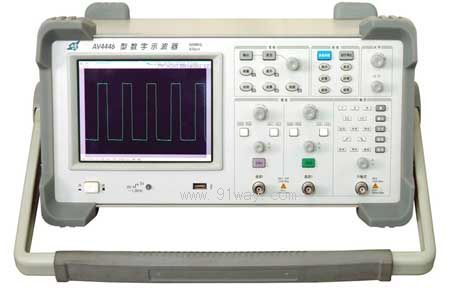

產品名稱： | AV4446數字示波器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 儀器儀表 -- 示波器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
| 采集系統 | 最大取樣速率 | 2GSa/s |
| 最高等效取樣率 | 250GSa/s | |
| 垂直分辨率 | 8bit | |
| 記錄長度 | 1MB/ch(可擴展到32MB/ch) | |
| 垂直系統 | 帶寬(-3dB) | 50Ω輸入：DC～500MHz(10mV/div～1V/div) DC～300MHz (≤5mV/div) 1MΩ輸入：DC～300MHz(10mV/div～5V/div) DC～200MHz(≤5mV/div) |
| 實時帶寬 | DC～250MHz | |
| 上升時間 | 50Ω輸入：＜700ps(10mV/div～1V/div) ＜1.2ns(≤5mV/div) 1MΩ輸入：＜1.2ns(10mV/div～5V/div) ＜1.75ns(≤5mV/div) | |
| 上沖 | 50Ω輸入：＜5%(10mV/div～1V/div) ＜8%(≤5mV/div) 1MΩ輸入：＜8% | |
| 通道數 | 2+1 | |
| 偏轉因數 | 1mV/div～1V/div，1、2、5步進(50W輸入) 1mV/div～5V/div，1、2、5步進(1MW輸入) | |
| △V測量誤差 | ±(1.25%滿度+2%讀數+1LSB+0.5mV) | |
| 偏移范圍 | ±1V(1mV～100mV/div) ±10V(200mV～1V/div) ±100V(2V～5V/div) | |
| 水平系統 | 時基范圍 | 200ps/div～5s/div，1、2、5步進 |
| 時基準確度 | ＜50ppm | |
| 延遲范圍 | 預觸發：不小于10格 后觸發：最大50s | |
| △t測量誤差 | ±(50ps+0.01%×△t讀數+0.2%×屏幕寬度) | |
| 時間分辨率 | 4ps | |
| 參考點位置 | 可以設定在顯示器的左邊、中心或右邊 | |
| 觸發系統 | 內觸發靈敏度 | 0.5div(DC～50MHz) 1div(50MHz～250MHz) 2div(250MHz～500MHz) |
| 外觸發靈敏度 | ＜50mV(DC～500MHz) | |
| 觸發電平范圍 | ±8格 | |
| 觸發抖動 | ＜180ps(峰-峰) | |
| 觸發方式 | 沿觸發、邏輯組合(pattern)觸發、毛刺觸發 | |
| 毛刺觸發 | 最小毛刺檢測寬度為8ns 毛刺寬度分辨率為2ns | |
| 最窄觸發脈沖 | 1ns | |
| 功能特性 | 顯示特性 | 6.4英寸，TFT彩色LCD，640×480分辨率 |
| 接口功能 | RS-232、并口、GP-IB接口、USB口 | |
| 自動刻度 | 要求信號：占空比＞0.1%,幅度＞10mVpp,頻率＞50Hz及相對穩定的信號 | |
| 保護/調用 | 非易失性存儲器能保存或調用五套前面板設置 | |
| 自動測量 | 光標測量 | 雙電壓光標和雙時間光標，可手動測量也可自動跟蹤測量 |
| 自動脈沖參數測量 | 頻率、周期、脈沖持續時間、上升時間、下降時間、脈沖幅度、 正脈沖寬度、負脈沖寬度、預沖、過沖、占空比、RMS電壓 | |
| 通信模板 | 十六種(可擴展) | |
| FFT | FFT頻率、FFT幅度、FFT幅度差 | |
| 通用特性 | 電壓 | 交流220V±10% |
| 功耗 | 小于150VA | |
| 工作溫度 | 0℃～50℃ | |
| 體積 | 360(W)×170(H)×380(D)mm | |
| 重量 | 約10kg |
AV4446數字示波器
