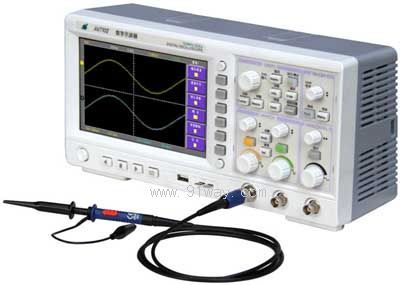

| 產品名稱: | AV7000M系列數字示波器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 儀器儀表 -- 示波器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
AV7062M |
AV7102M |
AV7152M |
AV7202M |
AV7302M |
AV7352M | ||
|
采集系統 |
最大取樣速率 |
2GSa/s | |||||
|
最高等效取樣率 |
25GSa/s | ||||||
|
垂直分辨率 |
8bit | ||||||
|
記錄長度 |
8KB/ch |
32KB/ch | |||||
|
垂直系統 |
帶寬(-3dB) |
60MHz |
100MHz |
150MHz |
200MHz |
300MHz |
350MHz |
|
上升時間 |
<5.83ns |
<3.5ns |
<2.33ns |
<1.75ns |
<1.2ns |
<1ns | |
|
通道數 |
2+1 | ||||||
|
偏轉因數 |
2mV/div~5V/div,1、2、5步進 | ||||||
|
△V測量誤差 |
±(1.25%滿刻度+2%讀數+1LSB+0.5 mV) | ||||||
|
偏移范圍 |
±1.2V (2mV~50mV/div) | ||||||
|
水平系統 |
時基范圍 |
2ns/div~50s/div,1、2、5步進 | |||||
|
延遲范圍 |
預觸發:不小于10格 | ||||||
|
時間分辨率 |
<40ps | ||||||
|
觸發系統 |
內觸發靈敏度 |
1.2div (DC~20MHz) | |||||
|
外觸發靈敏度 |
≤120mV | ||||||
|
觸發電平范圍 |
±6格 | ||||||
|
觸發抖動 |
<1ns(峰-峰) | ||||||
|
觸發方式 |
沿觸發、視頻觸發、毛刺觸發 | ||||||
|
毛刺觸發 |
最小毛刺檢測寬度為64ns,毛刺寬度分辨率為16ns | ||||||
|
功能特性 |
顯示特性 |
7英寸,寬屏TFT彩色LCD,800×480分辨率 | |||||
|
接口功能 |
RS-232、USB口 | ||||||
|
自動刻度 |
要求信號:幅度大于50mV,頻率>50Hz及相對穩定的信號(如果信號是脈沖信號,占空比應大于5%,脈寬應大于5ns) | ||||||
|
保護/調用 |
非易失性存儲器能保存或調用10套前面板設置 | ||||||
|
自動測量 |
光標測量 |
雙電壓光標和雙時間光標,可手動測量也可自動跟蹤測量 | |||||
|
自動脈沖參數測量 |
頻率、周期、正寬度、負寬度、占空比、幅度、高電平、低電平、平均、周期平均、峰峰值、最大值、最小值、均方根、周期均方根、上升時間、下降時間、過沖、預沖 | ||||||
|
FFT |
FFT頻率、FFT幅度、FFT幅度差 | ||||||
|
通用特性 |
電壓 |
交流220V±10% | |||||
|
功耗 |
小于50VA | ||||||
|
工作溫度 |
0℃~50℃ | ||||||
|
體積 |
320mm(W)×164mm(H)×133mm(D) | ||||||
|
重量 |
小于3kg | ||||||
AV7000M系列數字示波器
