您的位置：您的位置：首頁 → 高壓電器 → 高壓熔斷器 → 限流熔斷器 → CWWB-10KV/2000-4000A戶內外銅導體高壓穿墻套管

產品名稱：

CWWB-10KV/2000-4000A戶內外銅導體高壓穿墻套管

型號規格：

放大圖片

產品類別：

常規產品 -- 高壓電器 -- 限流熔斷器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

CWWB-10KV/2000-4000A戶內外銅導體高壓穿墻套管產品詳細說明：

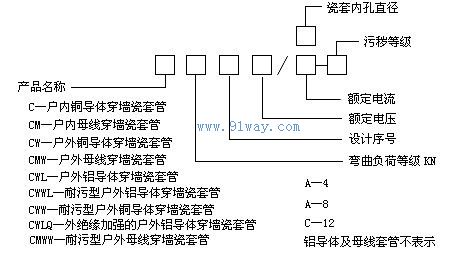

CWWB-10KV/2000-4000A戶內外銅導體高壓穿墻套管型號

安裝使用說明
1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋最大尺寸開孔。

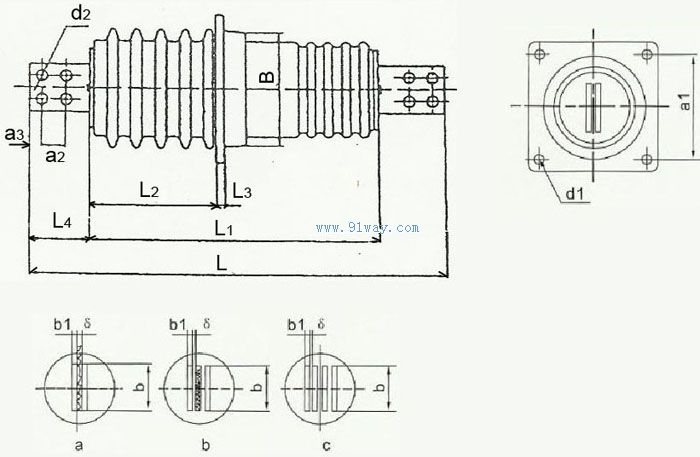

外形及安裝尺寸

型號	額定電壓kv	額定電流A	5秒鐘短時電流kA不小于	戶外端公稱爬電距離mm	工頻電壓kv不小于				BIL kV peak 不小于	彎曲破壞負荷kN不小于
型號	額定電壓kv	額定電流A	5秒鐘短時電流kA不小于	戶外端公稱爬電距離mm	干耐受	濕耐受	擊穿	可見電暈	BIL kV peak 不小于	彎曲破壞負荷kN不小于
CWWL-10/2000	10	2000	40	230	47	30	75	-	80	8
CWWL-10/3150	10	3150	60	230	47	30	75	-	80	8
CWWL-10/4000	10	4000	80	260	47	30	75	-	80	16

L	L1	L2	L3	L4	B	d1	d2	a1	a2	a3	b	b1	δ
600	365	158	14	115	200	4-φ14	4-φ18	200	50	25	100	10*2	10
600	365	158	14	115	200	4-φ14	4-φ18	200	50	25	100	10*3	10~12
620	365	165	18	125	200	4-φ14	4-φ18	200	60	25	120	10*3	10~12

CWWB-10KV/2000-4000A戶內外銅導體高壓穿墻套管

CWWB-10KV/2000-4000A戶內外銅導體高壓穿墻套管（示意圖）
