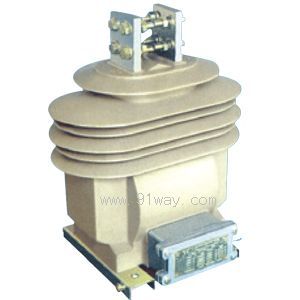

LZW-20型電流互感器為戶外環氧樹脂澆注絕緣全封閉結構。適用于額定電壓10kV及以下、額定頻率50Hz或60Hz的戶外電力系統中作電流、電能測量和繼電保護使用。

結構特點：

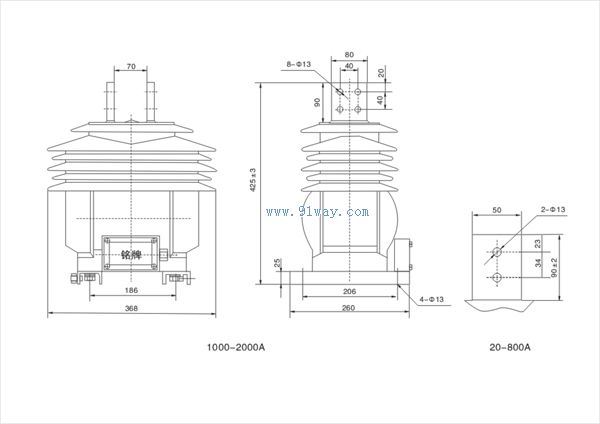

LZW-20支柱式全封閉戶外澆注絕緣電流互感器是用戶外環氧樹脂整體澆注成型，具有耐電弧、耐紫外線、耐老化、壽命長等特點。鐵芯采用優質高導磁材料，并 經退火處理，一、二次繞組及鐵芯均澆注在環氧樹脂中，具有優良的絕緣性能。一次出線在澆注體頂部，出線標志為P1、P2。測量級繞組出線端為1S1、1S2；保護級繞組出線標志為2S1、2S2，互感器為減極性，二次接線部分有保護蓋。并能實現防竊電措施。底座上有4個安裝孔供安裝使用。□額定絕緣水平：12/42/75kV；

技術參數:
負荷功率因數：COSφ=0.8(滯后)；
額定二次電流：5A或1A；
產品標準：GB1208-2006；
污穢等級：Ⅳ級；
海拔高度 ≤2000米；
計量級可做成0.5S或0.2S級；
可做成復變比結構；
環境溫度：最低溫度40℃，最高溫度40℃，日平均溫度不超30℃；

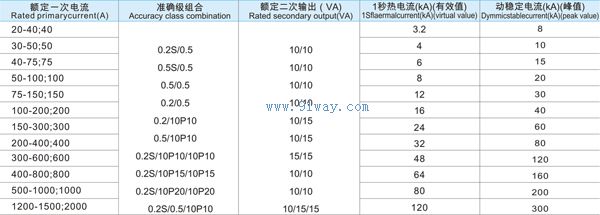

主要技術參數：
