GDFWH系列隔爆電液換向閥產品詳細說明：

1. GDFWH系列隔爆電液換向閥設計制造符合GB3836.1-2000《爆炸性環境用防爆電氣設備通用要求》和GB3836.2-2000《爆炸性環境用防爆電氣設備隔爆型電氣設備"d"》及有關標準，產品和技術文件經國家指定的防爆檢驗單位審定通過，防爆合格證號：2022200（工廠用），2022199（礦用），煤安號：20022049。
2. 電氣裝置采用了嚴格控制防爆措施，接線盒的進線具有密封可靠、接線方便的優點。
3. 本產品為板式連接型，其安裝連接尺寸符合GB2514-81《四油口板式液壓方向控制閥安裝面》的標準。
4.本GD和GDY系列隔爆換向閥適用于防爆要求場合（如煤礦、石油、冶金、化工和工廠內存在B級－包含T1、T2、T3、T4組的可燃 性氣體、蒸氣與空氣形成的爆炸性混合物）的液壓系統中作方向控制用。

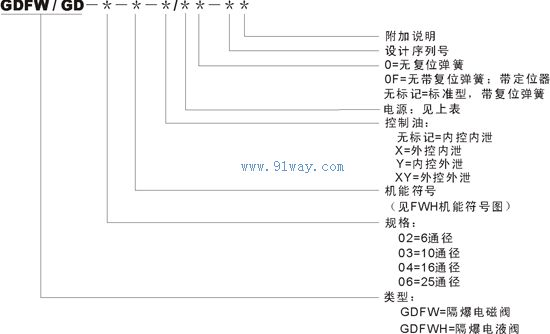

型號說明：


技術參數：

類型	隔爆電磁閥		隔爆電液閥
公稱通徑mm	02	03	03	04	06	10
公稱壓力MPa	31.5
公稱流量l/min	80	100	160	300	450	650
允許背壓MPa	≤10		≤31.5（先導閥≤6.3）
控制油壓MPa			≥1.0
防爆標志	礦用：Di 工廠用：dIIBT4
電源電壓 V	DC：12，24，36，48,99； AC（50Hz）：36，220
換向頻率（次/分）	≤60
通電率	100
使用環境	溫度:-20~+40℃,濕度:≤95%
工作介質	液壓油，粘度：10~350mm2/S， 過濾精度≤25um，溫度-5~60℃
