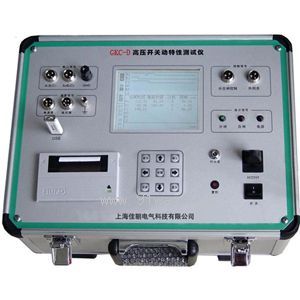

GKC-8型高壓開關機械特性測試儀產品詳細說明：

GKC-8型高壓開關機械特性測試儀是一種全新設計的檢測高壓斷路器機械動特性的專用儀器。高壓開關機械特性測試儀采用高科技技術，集計算機、打印機、測量接口電路、操作電源等于一體，是高壓斷路器檢測的新專用儀器。配置了兩種適用于不同距離、精度測試的位移傳感器，由儀器自動識別系統對選用的傳感器進行識別，完成對少油、多油、六氟化硫、真空高壓斷路器的測距、測速。在儀器的設計上，只需一次合(分)動作，即能將六個斷口的全部數據采樣記錄下來，用單鍵操作顯示測量結果，并能打印記錄測量數據，打印六個斷口的電流波形圖及一個斷口的動觸頭時間特性曲線圖。儀器在設計上嚴格依照國標"GB 1984"和"GB 3309"中的定義進行數據的處理。

測試項目
1.時間：可測量各類開關固有分、合閘時間、相間同期、相內同期和所有斷口同期；
2.重合閘：一次性測量金屬短接時間（合分）、無電流間隔時間（分合）及（分合分、合分合）；
3.低電壓：儀器自帶DC30-250V/20A(短時)數字調節操作電源，自動完成開關低電壓試驗；
4.彈跳：分閘彈跳時間、合閘彈跳時間、彈跳次數、彈跳波形圖；
5.速度：剛分、剛合速度、最大速度、平均速度，并繪制“行程時間（S-t）”曲線；
6.行程：開距、超程、過沖時間、過沖行程、反彈時間、反彈幅度。

GKC-8型高壓開關機械特性測試儀主要特點
1.320×240超大液晶顯示器、高速熱敏打印機；
2.集成操作電源，無須現場二次電源，現場使用更加方便快捷；
3.標準USB接口，配備pc機上層軟件，可使用臺式電腦對試驗數據進行分析、保存、管理等；
4.可測試6通道時間及同期；
5.可測試一路速度，配備滑線電阻、線位移、角位移等傳感器，幾乎涵蓋所有型號開關測試；
6.設計有開關的重合閘試驗功能，各種重合閘試驗均可隨心所欲；
7.內部抗干擾電路可以抵御現場感應的10kV高壓，保護斷口安全、可靠。

技術參數
1.最大速度：20m/s，分辨率：0.01m/s
2.測試準確度為：±1.0%讀數±0.05
3.行程測試范圍：6mm～650mm（傳感器長度決定）
4.行程最小分辨率：0.1mm
5.測試準確度：±1.0%讀數±0.1mm (滑線電阻傳感器)
6.時間測試范圍：10ms～12s 時間分辨率：0.1ms 時間測試準確度：±0.5% 讀數±0.2ms
7.最小動作同期差分辨率：0.1ms
8.測試準確度為：±0.5% 讀數±0.1ms
9.測試通道7路：6路斷口時間，1路速度
10.電源：AC220V±10% 　50Hz±2%
11.操作電源輸出：電壓30V～220V可調，電流15A
