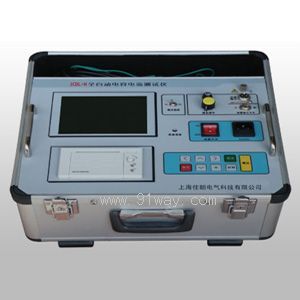

JCDL-H型全自動電容電流測試儀產品詳細說明：

JCDL-H型全自動電容電流測試儀直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，該儀器無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接于PT的開口三角端就可以測量出電容電流的數據。

由于從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。

特性
1.該測試儀采用大屏幕液晶顯示，中文菜單，操作非常簡便，且體積小、重量輕，便于攜帶進行戶外作業
2.接線簡單，測試速度快，數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率

JCDL-H型全自動電容電流測試儀技術參數

1.測量范圍：對地總電容 ≤120μF（三相對地）
   電容電流 ≤500 A（35kv系統） 電容電流 ≤200 A（10kv系統）
2.測量精度：±5% （電容容量≤90μF）   ±10%（90μF＜電容容量≤120μF）
3.工作溫度：-10～50℃
4.相對濕度：≤90%
5.工作電源：AC 220V ± 10% 50 Hz ± 1%
6.外形尺寸：350× 200×150 mm
7.儀器重量：10 kg
