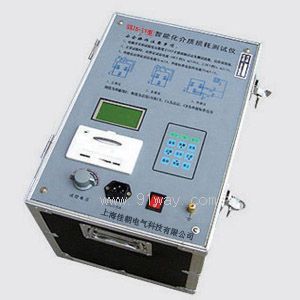

SXJS-IV型智能化介質損耗測試儀產品詳細說明：

SXJS-IV型智能化介質損耗測試儀是一種先進的測量介質損耗(tgδ)和電容容量(Cx）的儀器，用于工頻高壓下，測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗(tgδ)和電容容量(Cx)。它淘汰了QSI高壓電橋，具有操作簡單、中文顯示、打印、使用方便、無需換算、自帶高壓，抗干擾能力強， 測試時間短等優點，是我廠的第三代智能化介質損耗測試儀。

工作原理
儀器測量線路包括一路標準回路和一路測試回路，標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并算出被測試品電容容值(CX)和介質損耗(tgδ)。
數據采集電路全部采用高壓穩定器件，采集板和采集計算機被鐵盒完全浮空屏蔽，儀器外殼接地屏蔽；另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等抗干擾技術，加之計算機對數百個電網周期的數據進行處理，使測量結果穩定、精確、可靠。

SXJS-IV型智能化介質損耗測試儀技術指標

1.環境：-5℃～40℃(液晶屏應避免長時間日照)
2.相對濕度：30%～70%
3.供電電源：電壓：220V±10%，頻率50±1Hz
4.外形尺寸：長*寬*高=500mm*300mm*400mm
5.重量：18kg
6.輸出功率：1.5KVA
7.顯示分辨率：3位、4位(內部全是6位)
8.測試方法：正接法、反接法、外接試驗電壓法
9.測量范圍：內接試驗電壓：≤60000PF(10KV電壓大于30000PF)  外接試驗電壓：由外接試驗變壓器輸出功率而定
10.基本測量誤差：介質損耗(tgδ)：1%±0.04%   電容容量(Cx)：1%±1pF
