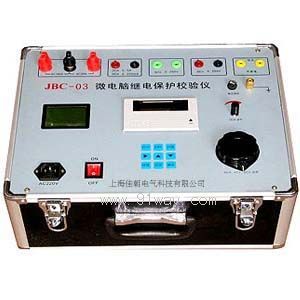

JBC-03型微電腦繼電保護校驗儀產品詳細說明：

JBC-03型微電腦繼電保護校驗儀是我廠在原有基礎上開發的高智能化、多功能繼電保護校驗儀器。微電腦繼電保護校驗儀采用微電腦技術，由單片機、邏輯控制單元、交直流電流電壓輸出單元、高精度數據采集單元、LCD液晶顯示器、實時時鐘、打印機等組成，測量精度高，重復性好。該儀器還具有外形美觀，性能可靠，操作簡便，功能齊全等優點，是校驗繼電保護裝置理想的檢測儀器。
微電腦繼電保護校驗儀可測試各種交直流電流、電壓、中間、信號、重合閘、差動等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值，釋放電壓（電流）值，各種觸頭（常開、常閉、轉換、延時）的吸合時間和斷開時間，均自動測試三次，自動計算三次均值，并可打印測試結果。

特點
由于JBC-03型微電腦繼電保護校驗儀采用了微機控制，漢字提示操作。本機還設有自檢報錯功能，開機后本機立即投入自檢，極大地方便了檢查、維修。如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。

JBC-03型微電腦繼電保護校驗儀主要技術參數
1、交流電壓輸出：0～250V連續可調，最大輸出容量1000VA
2、交流電流輸出：0～20A、0～100A連續可調 0～20A時，開路電壓5V 0～100A時，開路電壓10V
3、直流電壓輸出：0～300V連續可調，最大3A
4、直流電流輸出：0～200mA、0～5A連續可調 0～200mA時，開路電壓48V 0～5A時，開路電壓24V
5、數字毫秒表： 最大量程：100秒 分辨率：0.001秒 精度：0.01%1個字
6、整機測量精度：0.5級

微電腦繼電保護校驗儀使用注意事項
1.為了安全起見，儀器與繼電器在接線時不要打開電源開關，待檢查接線無誤后再打開電源開關。
2.為了儀器的準確度，請?jiān)谧鲈囼?yàn)前預熱5～10分鐘。
3.測量觸點動作時間時，加入額定值后應將毫秒表清零。
4.儀器工作不正常時，請檢查各個保險座，若損壞更換同型號即可正常。其他非保險問題請勿自行檢修儀器，應及時與本公司聯系。
5.各輸出電源間不能短路，觸點端子不能與輸出電源短路，以免損壞儀器。
6.試驗完畢，拆除接線前，請先關掉儀器電源 。
7.使用儀器前，請仔細閱讀使用說明書。
