ST3P系列時間繼電器產品詳細說明：

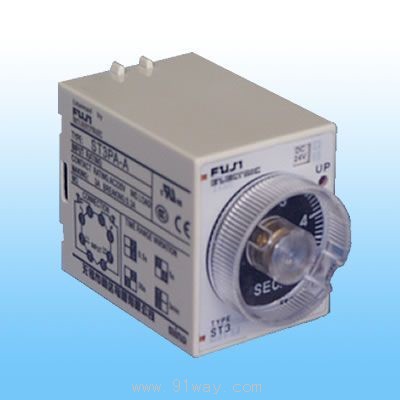

ST3P系列時間繼電器是引進日本富士電機株式會社全套專有技術生產的新穎電子式時間繼電器,具有體積小、重量輕、延時精度高、延時范圍廣、抗干擾性能強、可靠性好、壽命長等特點，適用于各種要求高精度、高可靠性自動控制的場合作延時控制之用，產品符合GB14048標準。

型號	ST3P
分類	時間繼電器
規格品種	通電延時、間隔延時、帶瞬動、斷電延時、斷開延時、星三角起動延時、往復循環
	延時
延時范圍	0.05s-24h
觸點型式	延時2轉換、延時1轉換
觸點容量	3A/2A 250VAC
電壽命(AC-12)	2×105
特點	延時精度高，范圍廣
產品認證	UL CE CCC

ST3P系列時間繼電器規格品種

型號	動作形式	觸點數量	延時范圍	額定電壓（Us）
ST3PA	通電延時	延時2轉換	A:0.05-0.5s/5s/30s/3min B:0.1-1s/10s/60s/6min C:0.5-5s/50s/5min/30min D:1-10s/100s/10min/60min E:5-60s/10min/60min/6h F:0.25-2min/20min/2h/12h G:0.5-4min/40min/4h/24h	AC24,110,220V 50/60Hz DC24,48,110V
ST3PG	間隔延時	延時2轉換
ST3PC	瞬動型 (間隔延時)	延時1轉換瞬動1轉換
ST3PF ST3PF-2	斷電延時	延時1轉換或延時2轉換	0.1-1s0.2-2s 0.5-5s 1-10s 2.5-30s5-60s	AC110,220V50/60Hz DC24,48,110V
ST3PK	斷開延時	延時1轉換	0.1-1s0.25-2s0.5-5s 1-10s 2.5-30s5-60s 15-180s	AC110V/220V50/60Hz DC24V
ST3PY	星三角啟動延時	延時星三角轉換瞬動1常開	1-10s 2.5-30s5-60s	AC110/220V50/60Hz
ST3PR	往復循環延時	延時1轉換	0.5-6s/60s1-10s/10min 2.5-30s/30min	AC110/220V50/60Hz DC24,48V

ST3P系列時間繼電器技術參數

型號		ST3PA	ST3PG	ST3PC	ST3PF ST3PF-2	ST3PK	ST3PY	ST3PR
重復精度		0.5%+20ms			1.0%+20ms		0.5%+20ms	1.0%+20ms
整定誤差		<5%(最大刻度值)						<5% (最大刻度值)
復位時間		500ms(Max.)			——	100ms信號 500ms電源	500ms (Max.)	500ms (Max.)
觸點容量	AC-12	200V3A	200V3A	200V3A	200V3A	200V3A	200V3A	200V2A
	AC-15	200V1A	200V0.5A	200V1A	200V0.5A	200V0.5A	200V0.5A	200V0.5A
	DC-12	110V0.5A	24V3A	110V0.5A	24V3A	24V3A	24V2A	24V2A
	DC-13	110V0.2A	24V0.5A	110V0.2A	24V0.5A	24V0.5A	24V0.5A	24V0.5A
額定功耗		AC220V 2.9VA AC110V1.9VA DC24V1.3W		AC3.3VA DC2.4W	AC220V1.1VA AC110V1.3VA DC24V1.3W	AC3.3VA DC1.5W	4.4VA	AC3.3VA DC1.5W
絕緣強度		電氣與大地:AC2000V1min 電氣回路間:AC1500V1min 同組觸點間:AC1000V1min
絕緣電阻		>100MΩ
機械壽命		5×107	1×107	2×107	2×107	2×107	2×107	1×107
電壽命		AC-12:20×104 AC-15:32×104 DC-12:50×104 DC-13:15×104		AC-12:12×104 AC-15:15×104 DC-12:10×104DC-13:15×104
產品重量		100g			140g	180g	150g

插件及附件外形尺寸及安裝尺寸


接線圖延時波形

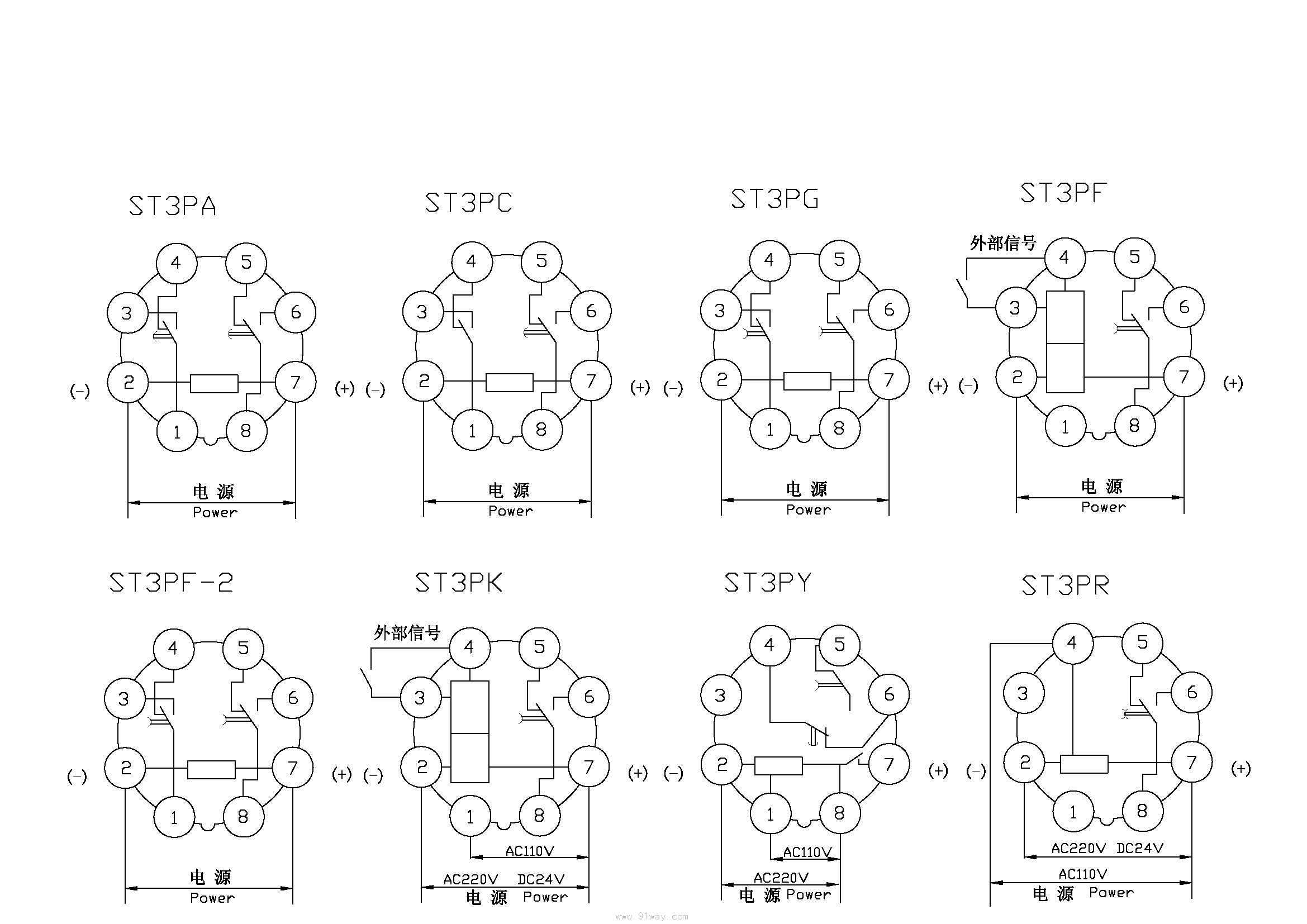

接線圖
