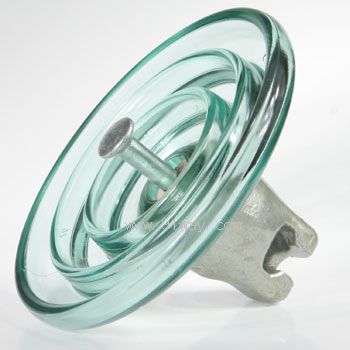

LXY-120標準型盤形懸式玻璃絕緣子
| 通用代號 |
U120B/146 |
U120B/127 |
| LXY系列 |
LXY-120 |
- |
| FC系列 |
FC120/146 |
FC120/127 |
| LXP系列 |
LXP-120 |
LXP2-120 |
| ( mm )公稱直徑 D |
255 |
255 |
| ( mm )結構高度 H |
146 |
127 |
| ( mm )公稱爬電距離 L |
320 |
320 |
| ( mm )聯接型式 |
16 |
16 |
| ( kN )機械破壞負荷 |
120 |
120 |
| ( kN )逐個拉伸負荷試驗 |
60 |
60 |
| ( kV )工頻濕耐受電壓 |
40 |
40 |
| ( kV )雷電沖擊耐受電壓 |
100 |
100 |
| ( P.U )沖擊擊穿電壓 |
2.8 |
2.8 |
| ( kV )工頻擊穿電壓 |
130 |
130 |
| ( µV )無線電干擾 ( 10kV,1MHz) |
50 |
50 |
| ( kV )可見電暈 腳 / 帽 |
18/22 |
18/22 |
| 工頻電弧試驗 |
0.12s/20kA |
0.12s/20kA |
| ( kg )單片凈重 |
4.2 |
3.9 |
LXY-120標準型盤形懸式玻璃絕緣子
