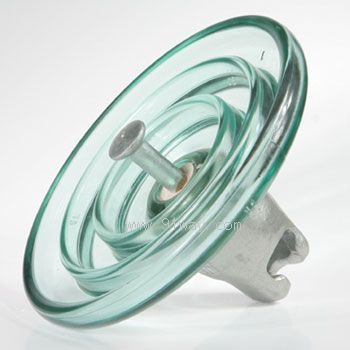

LXY3-160標準型盤形懸式玻璃絕緣子
| 通用代號 |
U160BS |
U160B |
U160BL |
| LXY系列 |
- |
LXY3-160 |
- |
| FC系列 |
FC160/146 |
FC160/155 |
FC160/170 |
| LXP系列 |
LXP4-160 |
LXP3-160 |
LXP-160 |
| ( mm )公稱直徑 D |
280 |
280 |
280 |
| ( mm )結構高度 H |
146 |
155 |
170 |
| ( mm )公稱爬電距離 |
400 |
400 |
450 |
| ( mm )聯接型式 |
20 |
20 |
20 |
| ( kN )機械破壞負荷 |
160 |
160 |
160 |
| ( kN )逐個拉伸負荷 |
80 |
80 |
80 |
| ( kV )工頻濕耐受 |
45 |
45 |
50 |
| ( kV )雷電沖擊耐受 |
125 |
125 |
110 |
| ( P.U )沖擊擊穿電壓 |
2.8 |
2.8 |
2.8 |
| ( kV )工頻擊穿電壓 |
130 |
* 130 |
* 130 |
| ( µV )無線電干擾 |
50 |
50 |
50 |
| ( kV )可見電暈?zāi)_/帽 |
18/22 |
18/22 |
18/22 |
| 工頻電弧試驗 |
0.12s/20kA |
0.12s/20kA |
0.12s/20kA |
| ( kg )單片凈重 |
6 |
6.2 |
6.5 |
LXY3-160標準型盤形懸式玻璃絕緣子
