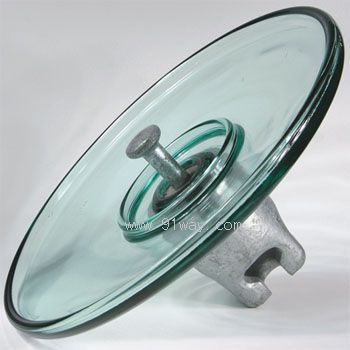

LXAP-70-120系列空氣動力型盤形懸式玻璃絕緣子
| 通用代號 |
U70BP/146M |
U100BP/127M |
U120BP/127M |
U120BP/146M |
| 電氣絕緣子型號 |
LXAP-70 |
LXAP-100 |
LXAP1-120 |
LXAP-120 |
| ( mm )公稱直徑 D |
380 |
380 |
380 |
380 |
| ( mm )結構高度 H |
146 |
127 |
127 |
146 |
| ( mm )公稱爬電距離 L |
365 |
365 |
365 |
365 |
| ( mm )聯接型式 |
16 |
16 |
16 |
16 |
| ( kN )機械破壞負荷 |
70 |
70 |
70 |
70 |
| ( kN )逐個拉伸負荷試驗 |
35 |
35 |
35 |
35 |
| ( kV )工頻濕耐受電壓 |
45 |
45 |
45 |
45 |
| ( kV )雷電沖擊耐受電壓 |
90 |
90 |
90 |
90 |
| ( P.U )沖擊擊穿電壓 |
2.8 |
2.8 |
2.8 |
2.8 |
| ( kV )工頻擊穿電壓 |
130 |
130 |
130 |
130 |
| ( µV )無線電干擾 ( 10kV,1MHz) |
50 |
50 |
50 |
50 |
| ( kV )可見電暈 腳 / 帽 |
18/22 |
18/22 |
18/22 |
18/22 |
| 工頻電弧試驗 |
0.12s/20kA |
0.12s/20kA |
0.12s/20kA |
0.12s/20kA |
| ( kg )絕緣子單片凈重 |
5.3 |
5.2 |
5.3 |
5.4 |
LXAP-70-120系列空氣動力型盤形懸式玻璃絕緣子
