| 產品名稱: | 260H-X15FS系列交流伺服電機 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 電機產品 -- 交流伺服電機 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||

|
機座號 |
260 | |||||
|

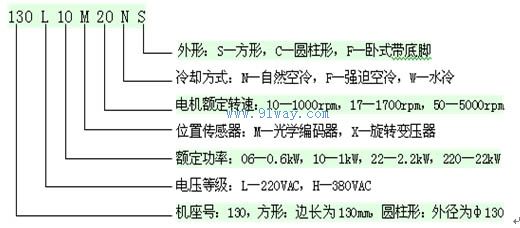

型號 |
260H□X15FS系列 | |||||
|
額定功率(kw) |
15 |
18.5 |
22 |
30 |
37.5 | |
|
相數、線電壓(v) |
3相380V | |||||
|
額定轉速(rpm) |
1500rpm | |||||
|
最高轉速(rpm) |
2300rpm | |||||
|
最高機械轉速(rpm) |
3000rpm | |||||
|
額定轉矩(N.m) |
95.5 |
118 |
140 |
191 |
239 | |
|
最大轉矩(N.m) |
191 |
236 |
280 |
382 |
478 | |
|
額定線電流(A) |
31 |
38 |
45 |
62 |
77 | |
|
轉子慣量(kg.cm²) |
722 |
894 |
1009 |
1439 |
1783 | |
|

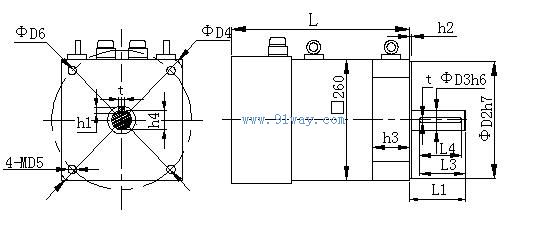

電機外型尺寸(mm) |
L |
400 |
430 |
450 |
520 |
580 |
|
L1 |
110 |
110 |
110 |
110 |
110 | |
|
h2 |
5 |
5 |
5 |
5 |
5 | |
|
h3 |
50 |
50 |
50 |
50 |
50 | |
|
D2 |
250 |
250 |
250 |
250 |
250 | |
|
D3 |
42 |
42 |
42 |
42 |
42 | |
|
D4 |
350 |
350 |
350 |
350 |
350 | |
|
D5 |
18 |
18 |
18 |
18 |
18 | |
|
D6 |
300 |
300 |
300 |
300 |
300 | |
|
光軸或鍵連結,如采用鍵連結,則鍵尺寸為(mm) |
L3 |
100 |
100 |
100 |
100 |
100 |
|
L4 |
90 |
90 |
90 |
90 |
90 | |
|
t |
12 |
12 |
12 |
12 |
12 | |
|
h1 |
3 |
3 |
3 |
3 |
3 | |
|
h4 |
38.5 |
38.5 |
38.5 |
38.5 |
38.5 | |
轉子位置反饋:2500線、5000線光學編碼器、旋轉變壓器可選
制動器:帶制動電機總長加25mm 制動器電壓:直流24V
出線方式:航空插頭或電纜線可選
