TYPLM系列煤層氣專用三相異步電動機系統產品詳細說明：

TYPLM系列煤層氣專用三相異步電動機系統

TYPLM系列電動機系統是由隔爆型永磁變頻電動機和智能變頻控制柜組成的一體化裝置，是我公司針對油田螺桿泵抽油機開發的一種高效節能產品，它是在電力電子器件、計算機技術、稀土永磁材料不斷發展的基礎上研發的一種新型一體化產品。
該系統采用立式空心軸高效永磁變頻電動機直接驅動螺桿泵的螺桿工作，去掉了減速機部分，減少了能耗、降低了維修成本；同時把油井密封器從井口移到了電動機的上端，使維修更加方便、簡單。
高效永磁變頻電動機由智能變頻柜控制，系統結構簡單、易調參，效率高，具有停電、停機、故障報警后的柔性防反轉、發電制動、低溫自動加熱防凝露和高溫自動冷卻、過轉矩、過壓、過電流等保護功能，屬于重點推廣產品。
該系統適用于高粘度、高含沙、高含水的油田螺桿泵抽油機。

型號

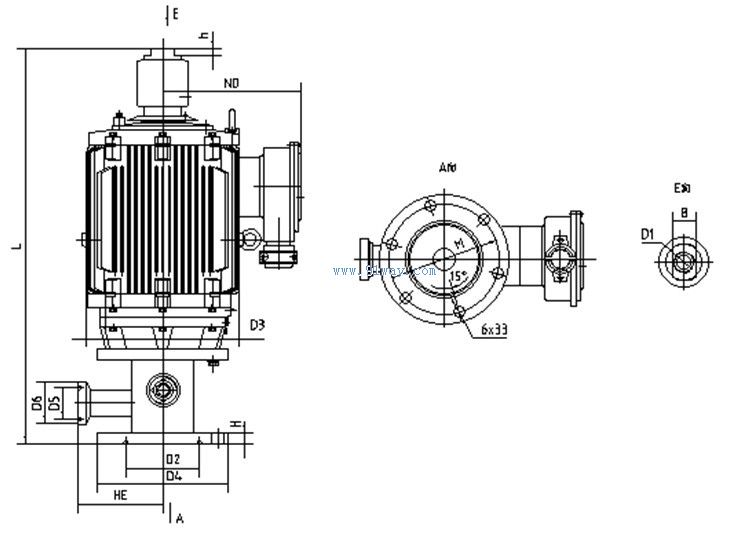

安裝尺寸

外形尺寸

D1

B

h

D2

D4

D5

D6

H

M

HE

D3

ND

L

TYPLM225S TYPLM225M TYPLM225L

M60×2

70 +0.1    -0.1

19

φ211.1+0.1 -0.1

φ380

φ88.8+0.1 -0.1

φ120

30

φ318

243

φ450

420

1160 1180 1330

TYPLM250

φ490

460

1210

TYPLM280

φ550

500

1400
