GK-10X路燈光控自動開關

一般工廠、學校、街道的路燈，水面島嶼的航標燈。折天由值班人員關燈、天黑再行開燈。往往會引起不及時開燈或關燈，這樣不但浪費電力，而且，還影響工作。

根據各方面的有關資料，引進國外先進集成電路，及在本廠以前生產的路燈開關的基礎上，改制了一種比較有實用價值的路燈自動開關。該開關不受天氣季節的影響，功能可靠，靈敏度高，暢銷全國各地，深受用戶的歡迎。

工作原理與結構
電路中裝有延時電路，具有防止偶然間的閃電或手電筒、汽車、及其它光照射光電頭，落葉飛低短暫遮擋光電源件的誤開誤關的抗干擾能力。
路燈自動開關由光電轉換裝置即光電頭及集成塊、電子元件、執行繼電器、交流接觸器構成。白天光照較強，光敏元件電流增大，使集成電路的繼電器釋放，路燈不亮，到傍晚天黑到一一程度時，由于光照減弱，光敏元件產生的電壓低，繼電器吸合路燈亮直到次日晨，光照加強集成觸發器自動再次動作，路燈滅。

GK-10X路燈光控自動開關安裝與使用
（一）、將篡自動開關安裝在路燈放置的電線柱或有自然光線的地方，要注意清潔，及時或定期擦凈自動開關電頭的灰塵，以免影響光電轉換效果。路燈自動開關接線柱中間旋鈕是調節靈敏度的，可順、逆調節，據地方的天時、使天黑需要開燈時繼電器吸合，白天需要關燈時繼電器釋放。
（二）、自動開關接線柱從左到右：
（1）為電源輸入
（2）為中心線共用
（3）為電源輸出

GK-10X路燈光控自動開關技術條件
1、電源電壓：交流220V（如用其它電源，請在訂貨時注明）
2、觸頭容量：A，220V
3、繼電器觸點：1A

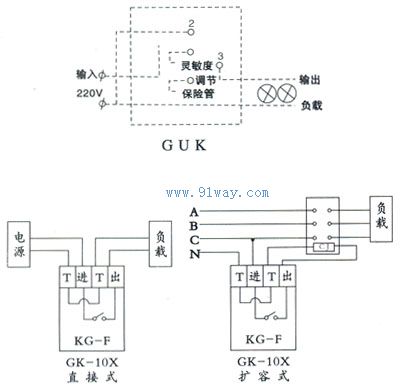

五、接線示意圖
