產品特點

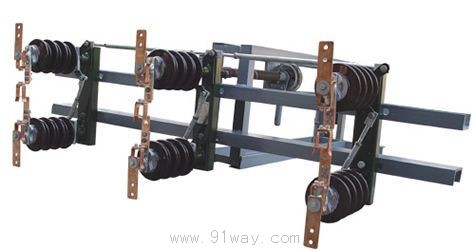

GW4B-12(W)型戶外高壓隔離開關系本公司最新研制的一種新型戶外高壓隔離開關，其特點是結構新穎，性能可靠，達到國家對高壓隔離開關完善化標準的更新?lián)Q代產品，具有抗腐蝕、抗污染能力較強的優點，適用于工作環境較差的場所。

GW4B-12(W)型戶外高壓隔離開關在設計和制造過程中打破了同類產品的傳統結構，其導電觸頭采用新型的特殊材料制成，導電觸指為自力型，而傳統的高壓隔離開關導電觸指則采用彈簧壓緊的方式，在運行中往往因彈簧發熱降低觸指夾緊力形成惡性循環的后果，自力型觸指能有效地竭制這種狀況，使觸指始終保持良好的工作狀態，導電觸刀的轉動部分采用不銹鋼軸與無油潤滑軸承結構，確保輕便靈活，絕不產生卡阻現象，所有的黑色金屬零部件均采用粉末滲透新工藝處理后再涂上防護漆雙重保護確保產品二十年內不銹蝕。

主要用途

GW4B-12(W)型隔離開關，系戶外高壓電器，供關合與開斷額定電壓12KV，額定頻率50HZ有電壓無負載交流電力電路之用。

適用的環境條件

a. 海拔高度：不超過2000m；
b. 周圍空氣溫度：-30℃～+40℃；
c. 風速不大于35m/s；
d. 無嚴重塵埃、污穢、易燃易爆物質，化學腐蝕等明顯污染場所；
e. 無經常性劇烈振動場所。

產品主要結構

a.GW4B-12(W)型隔離開關為三相聯動式，配用CS11型人力操動機構。兩個支柱絕緣子固定在基座兩端軸承座上，以接頭和連桿相聯，水平旋轉時轉動其中一個支柱絕緣子，同時牽動另一個支柱絕緣子反向轉動，使觸刀分開或閉合，支柱絕緣子轉動角度約90°，三相聯動時，各極間用連桿聯動。隔離開關采用的支柱絕緣子爬電比距≥31mm/kv。
b.操動機構由操動手柄、底座、輔助開關、罩殼及定位鎖定裝置組成，操作手柄轉動角度為90°。裝有F6型輔助開關，用于傳遞主閘刀的"分"、"合"信號及隔離開關與斷路器的電氣聯鎖信息。
c.隔離開關和人力操動機構中的黑色金屬構件均采用熱鍍鋅或真空粉末滲鋅工藝防止銹蝕。

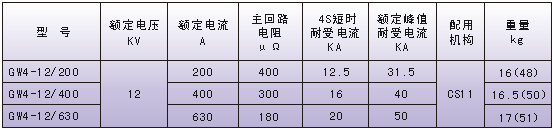

技術數據



GW4B-12(W)型戶外高壓隔離開關
