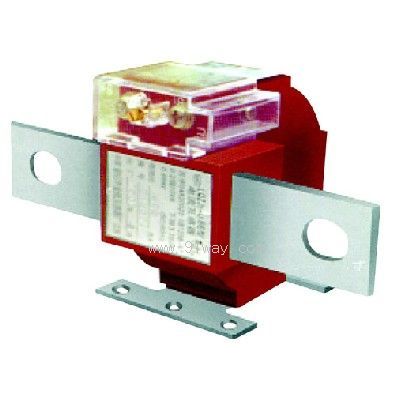

| 產品名稱: | LQJZ5-0.66電流互感器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 低壓電流互感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
一 概述
LQJZ5-0.66電流互感器為環氧樹脂澆注絕緣全封閉產品,適用于額定電壓0.66kV及以下電壓等級,額定頻率為50Hz或60Hz的戶內電力線路及設備中作電流、電能測量用。本型互感器具有體積小、重量輕、絕緣性能優越、精度高等特點,是為了替代羊角式LQJ-0.66型而專門設計的新產品,外形及安裝尺寸完全一樣,可完全取代,并且還可以根據用戶需要制成各種特殊規格,靈活性強。符合IEC44-1:1996及GB1208-2006《電流互感器》標準。

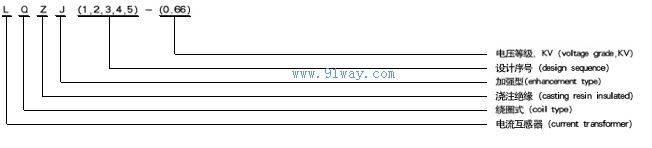

二 型號含義

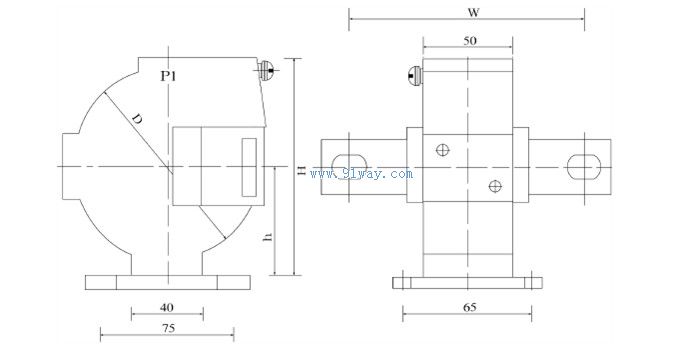

三 結構簡介
LQJZ5-0.66電流互感器為全封閉式結構,鐵芯采用優良的導磁材料,二次繞組及鐵芯均澆注在環氧樹脂中,具有優良的絕緣性能和防潮能力,并易表面維護。一次出線P1,P2分別在澆注體兩側,二次繞組出線端在互感器中間,計量繞組(0.2S、0.2級),標志S1、S2,互感器為減極性,底部配有安裝版,并且配有防電盒。

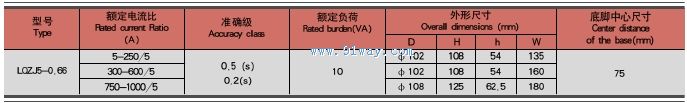

四 技術參數
