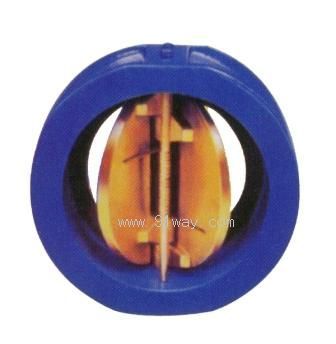

DH77X-10/16蝶式止回閥產品詳細說明：

DH77X-10/16蝶式止回閥用于防止管道和設備使用中介質到流的一種閥門，該閥靠介質的壓力達到自行開合或關閉的目的，當介質倒流時，閥瓣自動關閉截斷介質的流動避免事故的發生。

性能規范：
公稱壓力：PN≤1.6MPa 公稱通徑：DN50へDN600
使用溫度：-10oCへ+150oC 適用介質：淡水、海水

部件材質：
閥體：鑄鐵、鑄鋼
蝶板：球鐵、銅合金、不銹鋼

結構長度符合：GB12221-89《法蘭連接金屬閥門結構長度》

主要外形尺寸：
DH77X-10/16蝶式止回閥結構示意圖

規格		D1	D2	D3	L1	L2
mm	inch
50	2	105	65	46	43	48
65	2.5	125	85	65	46	51
80	3	140	94	70	64	69
100	4	163	118	88	63	68
125	5	190	145	115	70	75
150	6	215	170	134	76	81
200	8	272	224	182	89	94
250	10	325	265	223	110	115
300	12	374	310	260	114	119
350	14	430	360	310	126	131
400	16	484	410	358	143	148
