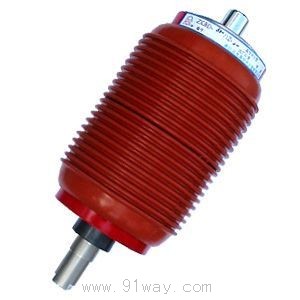

ZKBDW-630/12-20型真空開關管產品詳細說明：

用途
ZKTD型真空開關管采用高氧化銈玻璃作絕緣外殼，外面再套以高強度波紋狀的絕緣材料，管內以高真空作介質，因而，其體積小，耐高壓、分斷能力強、使用壽命長、觸頭不必維修，尤其是因其電弧不外露，安全可靠的優點，為煤炭、電力、化工、冶金、紡織、高層建筑等行業部門所廣泛采用。

ZKBDW-630/12-20型真空開關管配以合適的操動機構，可裝配成交流高壓斷路器、做為三相交流發、供電系統中的配電，電動機集中控制裝置。

ZKBDW-630/12-20型真空開關管技術參數

額定電壓10KV	額定短時耐受電流20KA
額定工作電流630A	額定短時耐受時間4S
額定短路開斷電流20KA	觸頭自閉力190±40N
額定電流開斷次數30次	額定開矩下的觸頭反力240±40N
額定沖擊耐受電壓75KV	額定觸頭壓力下的接觸電阻≤30μΩ
額定短路關合電流50KA（峰值）	觸頭允許磨損厚度3mm
額定峰值耐受電流50KA	儲存期20年
額定工頻耐受電壓42KV	配用斷路器ZW8-12型

ZKBDW-630/12-20型真空開關管外形尺寸及安裝尺寸
