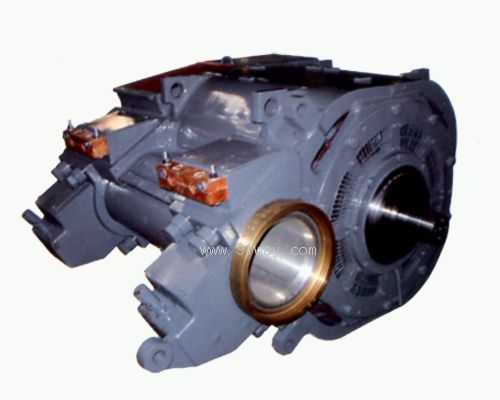

ZD109C直流牽引電動機產品詳細說明：

ZD109C直流牽引電動機，是種用于大功率貨運內燃機車的四極強迫通風串勵直流牽引電動機。其結構特點是：機座采用抱軸瓦焊接機座，滑動抱軸承結構；換向器端軸頭裝有測速齒盤，換向器軸承蓋留有軸承溫度傳感器安裝口。同時，換向器端傳動端軸承蓋上留有軸承溫度傳感器安裝孔。電樞繞組采用薄膜導線，NOMEX紙槽形絕緣結構；主附極線圈采用壓型的一體化結構；工藝上，定轉子采用真空壓力浸漆處理。該電機主要用于東風8B內燃機上。

ZD109C直流牽引電動機主要技術參數：
額定功率（Rated Power）：530KW
額定電壓（Rated Voltage）: 670V
額定電流（Rated Current）: 845A
額定轉速（Rated Speed）: 770r/min
最大轉速（Max Speed））: 2385 r/min
額定效率（Rated Efficiency）: 93%
最高電壓（Max Voltage）: 980V
最大恒功率轉速（Max Speed at Constant Power）: 2190 r/min
最大電流（Max Current）: 1200A
工作制（Duty）: s1
絕緣等級（Insulation class ）: H/H
勵磁方式（Exciting Type）: 串勵 Serier-Wound
冷卻方式（Cooling Method）: 強迫通風Forced Ventilation
重 量（Weight）:3007kg
