DSG系列電磁換向閥產品詳細說明：

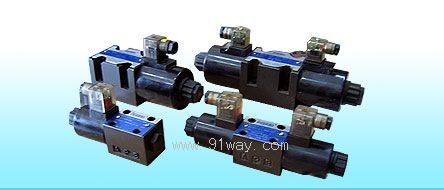

DSG系列電磁換向閥

1、ISO標準、安裝尺寸具有絕對互換性。
2、濕式電磁設計、作動平穩無沖擊、噪音值低。
3、50Hz，60Hz采共用端子結線，解決不同周波數之困擾。
4、電磁本體及線圈一體設計，散熱性良好，完全防止受潮，H種卷線能耐高溫。
5、插入型電磁設計、分解組立非常容易。
6、燈光指標作動方向、明確清楚。

DSG系列電磁換向閥型號說明

DSG	-02	-3	C	2	A	-D24	-N	-50
系列號	公稱尺寸	位置數	彈簧安裝形式	滑閃機能	彈簧偏置與中立時標注	線圈型號	接線形式	設計號
DSG：電磁換 向閥	02 03	3	C：彈簧對中	見下表		交流AC A100 A120 A200 A240 直流DC D12 D24 D100 交流本整型 R100 R200	無標記 接線盒式 N：插入式 N1：帶通電指示燈的 插入式	50
		2	D：無彈簧定位
			B：彈簧偏置		A*1B*1
		3	B：彈簧對中	2.4
		2	C：彈簧偏置	2

口徑D	最大流量 e/min	最高使用壓力 MPa	容許背壓 MPa
G02	50	25	7.0
G03	100	25	7.0
