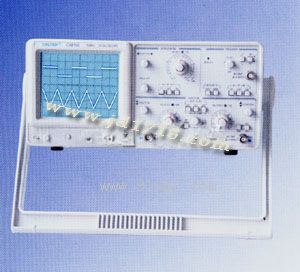

CA8010模擬示波器產品詳細說明：

CA8010模擬示波器為雙蹤10MHz示波器
峰-峰值自動同步功能：無需調節電平，即獲得穩定波形
交替觸發功能：可同時穩定顯示兩個頻率不相關的信號

技術參數

帶寬 有效工作面(示波管	8×10DIV 1DIV=10mm
加速電壓(示波管)	+3kV
發光顏色(示波管)	綠色
靈敏度 （Z軸輸入）	5V
輸入極性（Z軸輸入）	低電平加亮
頻率范圍（Z軸輸入）	DC：0-1MHz
輸入電阻（Z軸輸入）	10kΩ
最大輸入電壓（Z軸輸入)
帶寬(-3dB)	DC：0-10MHz AC：10Hz-10MHz
方式（垂直系統）	CH1、CH2、ALT、CHOP、ADD
輸入阻抗（垂直系統）	1MΩ±3% 25pF±5pF
輸入耦合（垂直系統）	DC-GND-AC
極性反轉（垂直系統）	僅CH2
最大輸入電壓（垂直系統）	400V（DC+ACpeak）
偏轉因數（垂直系統）	5mV/DIV-5V/DIV±3%
微調比（垂直系統）	2.5 : 1
時間因數（水平系統）	0.5S/DIV-0.2µS/DIV±3%
微調比（水平系統）	2.5 : 1
方式（觸發系統）	AUTO、NORM、TV、P-P AUTO
觸發源（觸發系統）	INT（CH1、CH2、VERT MODE）、LINE、EXT
斜率（觸發系統）	正或負
觸發靈敏度（觸發系統）	INT：1DIV、EXT：0.3V、VERT MODE：2DIV、P-P AUTO：2DIV
TV（觸發系統）	2DIV
最大輸入電壓（觸發系	160V（DC+ACpeak）外觸發輸入
輸入阻抗（觸發系統）	1MΩ±3% 25pF±5pF
偏轉因數（X-Y工作）	同垂直系統
帶寬(-3dB)（X-Y工作?/td>	DC：0-1MHz AC：10Hz-1MHz
相位差（X-Y工作）	≤3°（DC：0-50kHz）
探極校準（校準源）	1kHz±2% 0.5Vp-p±2%對稱方波
電壓范圍 （電源）	220V±10%
頻率（電源）	50Hz±2Hz
最大功耗（電源）	40W

產品外形尺寸：

長度428mm ，寬度320mm 高度130mm 重量6.5Kg
