您的位置：您的位置：首頁 → 電機產品 → 異步電機 → 交流變頻電機 → YTSP系列變頻調速三相異步電動機

產品名稱：

YTSP系列變頻調速三相異步電動機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 交流變頻電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YTSP系列變頻調速三相異步電動機產品詳細說明：

YTSP系列變頻調速三相異步電動機特點與用途：

隨著電力電子技術的發展，交流變頻調速系統也正在迅速發展。為了適應市場的需要，本公司在廣泛調研和收集國內外有關資料的基礎上，研制了YTSP系列變頻調速三相異步電動機。電機基本技術條件符合IEC34-1和GB755國際和國家標準的規定。電機噪聲低，振動小，調速范圍廣，外觀新穎。

YTSP系列變頻調速三相異步電動機是為配合國內外各類高性能的IGBT脈寬調制變頻器而特殊設計的，使用時一般不需配用外接濾波器。

YTSP系列變頻調速三相異步電動機集國內外同類產品之優點，采用計算機輔助設計技術進行設計。為了使電機能適應PWM變頻電源供電的狀況，在設計上，對定子、轉子槽形和定子繞組分布形式作了特殊的考慮，以期獲得一個較為合適的電感值，來抑制和減小時間諧波和由其引起的一系列電機空間諧波所產生的不良影響。電機的電磁負荷設計也考慮了一定的裕度，這樣，既能保證電機在高頻時的過載能力，又能在低頻運行時仍能保持恒轉矩輸出。
YTSP系列變頻調速三相異步電動機絕緣結構的設計，考慮了采用IGBT的PWM變頻器的高載波頻率的影響。尤其是匝間絕緣，為了能夠承受由高電壓上升率在線圈匝間反復施加的陡度極大的沖擊電壓所導致的嚴酷考驗，采用了特殊措施予以加強。電機的匝間耐壓試驗值遠超過了JB/Z346-89對交流電機的規定。

YTSP系列變頻調速三相異步電動機在結構設計方面，YTSP系列的安裝尺寸與Y系列相同，以便用戶的配套和選用。YTSP系列的冷卻方式為兩種：一種為IC411系列(YTSP400除外)，可以保證在該系列規定的頻率范圍（10～70Hz）內實現恒轉矩及恒功率調速，并保證在此條件下長期運行，電機繞組溫升不超過允許值。另一種為IC416系列，該系列使用單獨的軸流風機強迫通風。保證了電機在低速（1～2Hz）時恒轉矩長期運行溫升不超過允許值。
YTSP系列變頻調速三相異步電動機出廠試驗時均采用變頻器電源供電，符合實際使用工況。
為此，謹向各工礦企業和設計院推薦。

電機性能：

YTSP系列變頻調速三相異步電動機的基準工作制為連續工作制S1。當采用其它工作制（如S2，S3，••••••等），技術數據表中機座號與功率等級的對應關系可能要改變。
電動機的額定電壓為380V、頻率為50Hz。也可根據不同調速范圍的要求以及使用場合供電電源的要求確定額定點的電壓和頻率（如400V，440V，460V及60Hz等）。額定電壓400V，Δ接法的電機，改變成Y接法后，可適用于電源電壓為690V的場合。
電動機的絕緣等級為F或H級，絕緣結構具有對變頻器輸出高載波頻率電壓的適應能力。
電動機調速范圍廣。IC411系列可在10~50Hz下實現恒轉矩調換，50~70Hz下實現恒功率調速，IC416系列在開環U/f控制的條件下，可實現3~50Hz時的恒轉矩調速，50~100Hz（355機座號的4極電機及400機座號的電機為50~70Hz）時的恒功率調速；在矢量控制的條件下，調速范圍還可以擴大。
過載能力強。能夠承受額定轉矩的160%過載，歷時1min。
低速性能好。低速時轉矩平滑，無爬行現象。
電動機的接線方式，一般情況下，250及以下機座號為Y接法，280及以上機座號為Δ接法。當有特殊要求時，也可脫離這種劃分方式（如250及以下機座號可采用Δ接法，280及以上機座號可采用Y接法）。

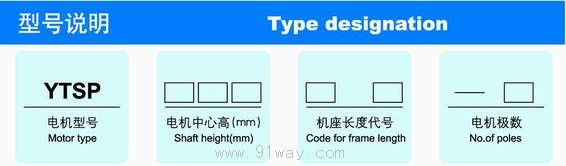

型號說明：

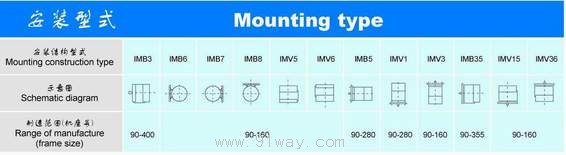

結構簡介:

備注:

1、訂貨時請注明電機型號、額定功率、額定電壓、額定頻率、安裝型式及冷卻方式(IC411或IC416)。
2、若對電機極數、電壓等級、調速特性、絕緣等級、防護型式、安裝尺寸等有特殊要求，請在訂貨時說明，另行商議。

型號	標稱功率	額定電流	額定轉矩	最大轉矩倍數	轉差率	重量
Type	Nominal Power	Rated Current	Rated Torque	Break Torque Multiple	Slip	Weight(kg)
Type	(kW)	(A)	(N.m)	(Times)	(%)	IC416	IC411
YTSP90S-4	1.1	3	7	2.5	5.5	17	15
YTSP90L-4	1.5	4	9.5		5.5	27	25
YTSP100L1-4	2.2	5.2	14		4.2	33	30
YTSP100L2-4	3	7	19			37	34
YTSP112M-4	4	9	25.4			44	40
YTSP132S-4	5.5	11.5	35		2.8	80	72
YTSP132M-4	7.5	15.5	47.7		2.8	97	89
YTSP160M-4	11	22	70		2.2	125	113
YTSP160L-4	15	29	95.5		2.2	140	128
YTSP180M-4	18.5	36.8	117.1		1.8	210	190
YTSP180L-4	22	42	140		1.8	250	230
YTSP200L-4	30	58	190.9		1.5	300	275
YTSP225S-4	37	70	235.5		1.4	360	330
YTSP225M-4	45	84	286.4			400	370
YTSP250M-4	55	105	350.1			480	450
YTSP280S-4	75	136	477.4		1.1	565	530
YTSP280M-4	90	162	572.9		1.1	680	645
YTSP315S-4	110	200	700.2		1.0	870	830
YTSP315M1-4	132	235	840.3			1025	985
YTSP315M2-4	160	280	1018.5			1095	1055
YTSP315L-4	200	360	1273.3			1160	1120
YTSP355M-4	250	440	1591.7		0.6	1600	1555
YTSP355L-4	315	545	2005.5		0.6	1800	1755
YTSP400L1-4	355	610	2260		0.8	2400
YTSP400L2-4	400	690	2547		0.8	2700

型號	標稱功率	額定電流	額定轉矩	最大轉矩倍數	轉差率	重量
Type	Nominal Power	Rated Current	Rated Torque	Break Torque Multiple	Slip	Weight(kg)
Type	(kW)	(A)	(N.m)	(Times)	(%)	IC416	IC411
YTSP90S-6	0.75	2.5	7.1	2.5	6.5	17	15
YTSP90L-6	1.1	3.5	10.5		6.5	27	25
YTSP100L-6	1.5	4.4	14.3		5.3	37	34
YTSP112M-6	2.2	6.1	21		5.1	44	40
YTSP132S-6	3	7.5	28.6		3.2	80	72
YTSP132M1-6	4	9.5	38.2			92	84
YTSP132M2-6	5.5	12.8	52.5			97	89
YTSP160M-6	7.5	18	71.6		2.6	125	113
YTSP160L-6	11	26	105		2.6	140	128
YTSP180L-6	15	30	143		2.0	250	230
YTSP200L1-6	18.5	38	176		1.6	300	275
YTSP200L2-6	22	45	210		1.6	320	295
YTSP225M-6	30	55	286		1.5	400	370
YTSP250M-6	37	72	353		1.5	480	450
YTSP280S-6	45	85	429		1.0	565	530
YTSP280M-6	55	104	525		1.0	680	645
YTSP315S-6	75	139	716.1		0.9	870	830
YTSP315M1-6	90	168	859.4			1025	985
YTSP315M2-6	110	205	1050.3			1095	1055
YTSP315L-6	132	245	1260			1160	1120
YTSP355M1-6	160	295	1528			1600	1555
YTSP355M2-6	200	370	1910			1680	1635
YTSP355L-6	250	445	2387.5		1.1	1800	1755
YTSP400L1-6	315	600	3008		1.0	2600
YTSP400L2-6	355	660	3390		1.0	2800

型號	標稱功率	額定電流	額定轉矩	最大轉矩倍數	轉差率	重量
Type	Nominal Power	Rated Current	Rated Torque	Break Torque Multiple	Slip	Weight(kg)
Type	(kW)	(A)	(N.m)	(Times)	(%)	IC416	IC411
YTSP132S-8	2.2	6.4	28	2.5	4	80	72
YTSP132M-8	3	8.5	38.2		4	92	84
YTSP160M1-8	4	10.8	50.9		3.5	110	98
YTSP160M2-8	5.5	14.5	70			125	113
YTSP160L-8	7.5	19	95.5			140	128
YTSP180L-8	11	26	140.1		2.4	250	230
YTSP200L-8	15	35	191		1.9	300	275
YTSP225S-8	18.5	40	235.6		1.6	360	335
YTSP225M-8	22	47	280.1			400	375
YTSP250M-8	30	63	382			480	455
YTSP280S-8	37	75	471.1		1.3	565	530
YTSP280M-8	45	92	573		1.3	680	645
YTSP315S-8	55	110	700.3		0.9	870	830
YTSP315M1-8	75	145	955			1025	985
YTSP315M2-8	90	182	1146			1095	1055
YTSP315L-8	110	220	1400.7			1160	1120
YTSP355M1-8	132	265	1680.8			1600	1555
YTSP355M2-8	160	320	2037.3			1680	1635
YTSP355L-8	200	385	2546.7			1800	1755
YTSP400L-8	250	520	3183		1.1	2800

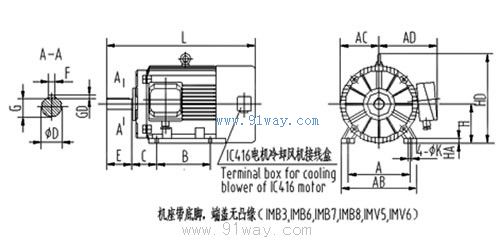

機座號	安裝尺寸 Mounting dimensions
Frame	H	A	B	C	D	E	F×GD	G	K
90S	90	140	100	56	24j6	50	8×7	20	10
90L	90	140	125	56	24j6	50	8×7	20	10
100L	100	160	140	63	28j6	60	8×7	24	12
112M	112	190	140	70	28j6	60	8×7	24	12
132S	132	216	140	89	38k6	80	10×8	33	12
132M	132	216	178	89	38k6	80	10×8	33	12
160M	160	254	210	108	42k6	110	12×8	37	15
160L	160	254	254	108	42k6	110	12×8	37	15
180M	180	279	241	121	48k6	110	14×9	42.5	15
180L	180	279	279	121	48k6	110	14×9	42.5	15
200L	200	318	305	133	55m6	110	16×10	49	19
225S	225	356	286	149	60m6	140	18×11	53	19
225M	225	356	311	149	60m6	140	18×11	53	19
250M	250	406	349	168	65m6	140	18×11	58	24
280S	280	457	368	190	75m6	140	20×12	67.5	24
280M	280	457	419	190	75m6	140	20×12	67.5	24
315S	315	508	406	216	80m6	170	22×14	71	28
315M	315	508	457	216	80m6	170	22×14	71	28
315L	315	508	508	216	80m6	170	22×14	71	28
355M	355	610	560	254	95m6	170	25×14	86	28
355L	355	610	630	254	95m6	170	25×14	86	28

機座號	外形尺寸 Outline dimension
Frame	AA	AB	AC	AD	B1	BB	HD	HA	L（IC416）	L（IC411）
90S	40	180	88	155	24	173	190	13	400	340
90L	40	180	88	155	24	198	190	13	430	370
100L	45	205	103	180	23	198	245	14	465	395
112M	50	245	115	190	21	214	265	15	490	430
132S	60	280	135	210	32	214	315	18	525	475
132M	60	280	135	210	32	264	315	18	575	525
160M	70	330	163	255	28	266	385	22	645	590
160L	70	330	163	255	28	311	385	22	690	635
180M	70	355	180	285	24.5	360	430	22	810	730
180L	70	355	180	285	24.5	400	430	22	850	770
200L	75	395	200	310	32	407	475	25	890	815
225S	75	435	225	345	47	407	530	28	930	860
225M	75	435	225	345	47	447	530	28	970	900
250M	80	490	248	450	56	442	575	30	1050	915
280S	90	545	280	480	79	497	660	35	1100	985
280M	90	545	280	480	79	577	660	35	1180	1065
315S	125	635	320	530	84	535	770	45	1300	1100
315M	125	635	320	530	84	720	770	45	1350	1285
315L	125	635	320	530	84	720	770	45	1450	1285
355M	130	730	355	355	116	728	1010	50	1650	1350
355L	130	730	355	355	116	858	1010	50	1750	1480

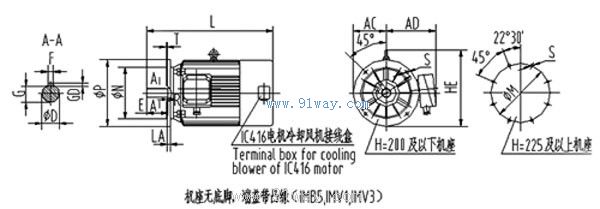

機座號	安裝尺寸 Mounting dimensions
Frame	D	E	F×GD	G	T	M	N	P	R	S
90S	24j6	50	8×7	20	3.5	165	130j6	200	0	4×φ12
90L	24j6	50	8×7	20	3.5	165	130j6	200	0	4×φ12
100L	28j6	60	8×7	24	4	215	180j6	250	0	4×φ15
112M	28j6	60	8×7	24	4	215	180j6	250	0	4×φ15
132S	38k6	80	10×8	33	4	265	230j6	300	0	4×φ15
132M	38k6	80	10×8	33	4	265	230j6	300	0	4×φ15
160M	42k6	110	12×8	37	5	300	250j6	350	0	4×φ19
160L	42k6	110	12×8	37	5	300	250j6	350	0	4×φ19
180M	48k6	110	14×9	42.5	5	300	250j6	350	0	4×φ19
180L	48k6	110	14×9	42.5	5	300	250j6	350	0	4×φ19
200L	55m6	110	16×10	49	5	350	300js6	400	0	4×φ19
225S	60m6	140	18×11	53	5	400	350js6	450	0	8×φ19
225M	60m6	140	18×11	53	5	400	350js6	450	0	8×φ19
250M	65m6	140	18×11	58	5	500	450js6	550	0	8×φ19
280S	75m6	140	20×12	67.5	5	500	450js6	550	0	8×φ19
280M	75m6	140	20×12	67.5	5	500	450js6	550	0	8×φ19

機座號	外形尺寸 Outline dimension
Frame	AC	AD	LA	LE	L（IC416）	L（IC411）
90S	88	155	12	195	400	340
90L	88	155	12	195	430	370
100L	103	180	14	265	465	395
112M	115	190	14	265	490	430
132S	135	210	15	315	525	475
132M	135	210	15	315	575	525
160M	163	255	16	385	645	590
160L	163	255	16	385	690	635
180M	180	285	18	430	810	730
180L	180	285	18	430	850	770
200L	200	310	18	480	890	815
225S	225	345	20	535	930	860
225M	225	345	20	535	970	900
250M	248	450	22	620	1050	915
280S	280	480	22	665	1100	985
280M	280	480	22	665	1180	1065

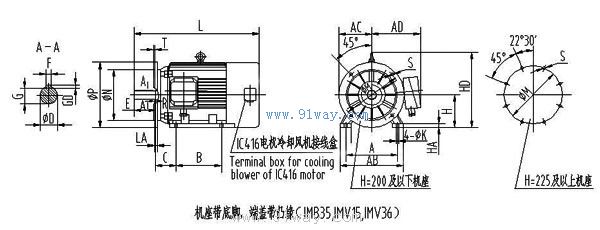

機座號	安裝尺寸 Mounting dimensions
Frame	H	A	B	C	D	E	F×GD	G	K	T	M	N	P	R	S
90S	90	140	100	56	24j6	50	8×7	20	10	3.5	165	130j6	200	0	4×φ12
90L	90	140	125	56	24j6	50	8×7	20	10	3.5	165	130j6	200	0	4×φ12
100L	100	160	140	63	28j6	60	8×7	24	12	4	215	180j6	250	0	4×φ15
112M	112	190	140	70	28j6	60	8×7	24	12	4	215	180j6	250	0	4×φ15
132S	132	216	140	89	38k6	80	10×8	33	12	4	265	230j6	300	0	4×φ15
132M	132	216	178	89	38k6	80	10×8	33	12	4	265	230j6	300	0	4×φ15
160M	160	254	210	108	42k6	110	12×8	37	15	5	300	250j6	350	0	4×φ19
160L	160	254	254	108	42k6	110	12×8	37	15	5	300	250j6	350	0	4×φ19
180M	180	279	241	121	48k6	110	14×9	42.5	15	5	300	250j6	350	0	4×φ19
180L	180	279	279	121	48k6	110	14×9	42.5	15	5	300	250j6	350	0	4×φ19
200L	200	318	305	133	55m6	110	16×10	49	19	5	350	300js6	400	0	4×φ19
225S	225	356	286	149	60m6	140	18×11	53	19	5	400	350js6	450	0	8×φ19
225M	225	356	311	149	60m6	140	18×11	53	19	5	400	350js6	450	0	8×φ19
250M	250	406	349	168	65m6	140	18×11	58	24	5	500	450js6	550	0	8×φ19
280S	280	457	368	190	75m6	140	20×12	67.5	24	5	500	450js6	550	0	8×φ19
280M	280	457	419	190	75m6	140	20×12	67.5	24	5	500	450js6	550	0	8×φ19
315S	315	508	406	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
315M	315	508	457	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
315L	315	508	508	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
355M	355	610	560	254	95m6	170	25×14	86	28	6	740	680js6	800	0	8×φ24
355L	355	610	630	254	95m6	170	25×14	86	28	6	740	680js6	800	0	8×φ24

機座號	外形尺寸 Outline dimension
Frame	AA	AB	AC	AD	B1	BB	HD	HA	LA	L(IC416)	L(IC411)
90S	40	180	88	155	24	173	190	13	12	400	340
90L	40	180	88	155	24	198	190	13	12	430	370
100L	45	205	103	180	23	198	245	14	14	465	395
112M	50	245	115	190	21	214	265	15	14	490	430
132S	60	280	135	210	32	214	315	18	15	525	475
132M	60	280	135	210	32	264	315	18	15	575	525
160M	70	330	163	255	28	266	385	22	16	645	590
160L	70	330	163	255	28	311	385	22	16	690	635
180M	70	355	180	285	24.5	360	430	22	18	810	730
180L	70	355	180	285	24.5	400	430	22	18	850	770
200L	75	395	200	310	32	407	475	25	18	890	815
225S	75	435	225	345	47	407	530	28	20	930	860
225M	75	435	225	345	47	447	530	28	20	970	900
250M	80	490	248	450	56	442	575	30	22	1050	915
280S	90	545	280	480	79	497	660	35	22	1100	985
280M	90	545	280	480	79	577	660	35	22	1180	1065
315S	125	635	320	530	84	535	770	45	25	1300	1100
315M	125	635	320	530	84	720	770	45	25	1350	1285
315L	125	635	320	530	84	720	770	45	25	1450	1285
355M	130	730	355	355	116	728	1010	50	32	1650	1350
355L	130	730	355	355	116	858	1010	50	32	1750	1480

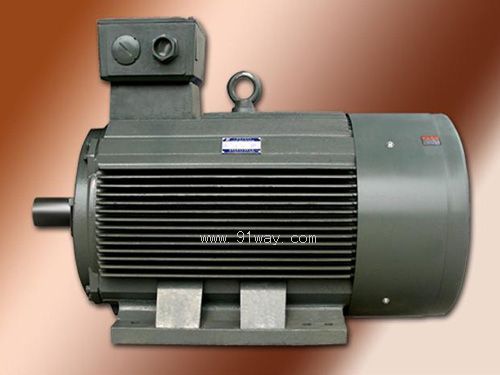

YTSP系列變頻調速三相異步電動機（示意圖）
