您的位置：您的位置：首頁 → 電機產品 → 特種電機 → 起重電機 → YTSZ系列變頻調速三相異步電動機

產品名稱：

YTSZ系列變頻調速三相異步電動機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 起重電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YTSZ系列變頻調速三相異步電動機產品詳細說明：

特點與用途：

YTSZ系列變頻調速三相異步電動機系列是在YTSP系列變頻調速三相異步電動機的基礎上，根據冶金及起重用三相異步電動機的使用特點而開發的系列產品。開發中綜合了我公司幾十年生產冶金及起重用直流電動機和交流電梯電機的豐富經驗，以及對交流變頻調速的研究成果，電機的電磁設計、結構設計和絕緣系統設計既考慮了對變頻電源供電和寬范圍變頻調速的適應能力，又體現了冶金及起重用三相異步電動機過載能力大、機械強度高的特點。與變頻調速良好的起、制動功能相結合，特別適用于采用變頻調速、短時或斷續周期運行、頻繁起動和制動的場合。電機基本技術條件符合IEC60034－1和GB755國際和國家標準的規定，安裝尺寸符合IEC72國際標準

電機性能：

YTSZ系列變頻調速三相異步電動機的額定電壓為380V，額定頻率為50Hz。也可根據不同調速范圍的要求以及使用場合供電電源的要求確定額定點的電壓和頻率（如400V,440V,460V及60Hz等）。額定電壓400V,△接法的電機，改變Y接法后，可適用于電源電壓為690V的場合。
電動機的絕緣等級為F級或H級，絕緣結構具有對變頻器輸出高載波頻率電壓的適應能力。
電動機調速范圍廣。在開環U/f控制的條件下，3～50Hz為恒轉矩調速，50～100Hz（355機座號的4極電機及400機座號的電機為50～70Hz）為恒功率調速；在矢量控制的條件下，調速范圍還可以擴大，恒轉矩運行范圍可以從基速到零速。
過載能力強。額定電壓、額定頻率時，能夠承受額定轉矩的200％過載，歷時1min。
低頻（1Hz左右）起動時的起動轉矩可以達到額定轉矩的150％。
電動機的接線方式，一般情況下，250及以下機座號為Y接法，280及以上機座號為△接法。
當有特別要求時，也可脫離這種劃分方式（如250及以下機座號可采用△接法，280及以上機座號采用Y接法）。
電機的基準工作制為斷續周期工作制S3，負載持續率為40％。其它工作制可按表1對技
術數據表中的功率進行折算。
電機的防護等級為IP44，也可按需要制成IP54、IP55、IP56。
電機的冷卻方式為IC416（全封閉，軸向風機冷卻）。也可按需要制成IC411（全封閉，自帶風扇冷卻）或IC410（全封閉表面自冷），這時，技術數據表中的參數及調速范圍要有所變化，具體變化情況在訂貨時協商。
電機的基本安裝型式為IMB3、IMB5、IMB35，并可在這三種基本安裝型式的基礎上派生其它安裝型式。IMB5及其派生型式，IMB3、IMB35的派生型式，其機座號范圍有所限制，具體在訂貨時商議。
用戶如需其它類型工作制、防護等級、冷卻方式和安裝型式可另行協商。

表1

型號說明：

YTSZ系列變頻調速三相異步電動機結構簡介:

根據用戶需要可在電機上安裝電磁制動器、測速元件、限速裝置、加熱器和測溫、限溫保護元件等。安裝附件后，電機總長尺寸將根據所裝附件的情況變化。

注:*99V直流電壓由220V單相交流電壓通過半波整流得到，整流器隨機提供。
**170V直流電壓由380V兩相交流電壓通過半波整流得到，整流器隨機提供。
***335機座號4極電機冷卻風機驅動電機為700W，6、8極電機冷卻風機驅動電機為250W。

從軸伸端視之，電機接線盒位于機座右側（355及以上機座號為機座上方）。用戶如有特殊要求，請訂貨時說明，另行商議。

備注:

1．訂貨時必須說明產品型號、額定功率、額定電壓、額定頻率、調速范圍及在此范圍內的運行特性，接線盒位置等。
2．如有特殊要求，經雙方協商后，可提供其它極數，其它結構及安裝型式的電動機，也可配帶各種傳感器（測速發電機、超速開關、編碼器等），各種制動器（電磁式、渦流式）各種熱敏保護裝置和加熱帶等。

型號	標稱功率	額定電流	額定轉矩	額定轉速	最大轉矩	轉動慣量	重量
型號	標稱功率	額定電流	額定轉矩	額定轉速	額定轉矩倍	轉動慣量	重量
Type	Nominal Output	Rated current	Rated torque	Rated speed	Max torque	Moment of inertia	Weight
	Nominal Output	Rated current	Rated torque	Rated speed	Rated torque	Moment of inertia	Weight
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ90S-4	1.1	3	7	1415	2.8	0.003	17
YTSZ90L-4	1.5	4	9.5	1415	2.8	0.004	27
YTSZ100L1-4	2.2	5.2	14	1435	3.2	0.008	33
YTSZ100L2-4	3	7	19	1435	3.2	0.01	37
YTSZ112M-4	4	9.5	25.4	1435	3	0.016	44
YTSZ132S-4	5.5	12	35	1455	3.2	0.028	80
YTSZ132M-4	7.5	15.5	47.7	1455	3.2	0.038	97
YTSZ160M-4	11	22	70	1465	3.5	0.085	125
YTSZ160L-4	15	29	95.5	1465	3.5	0.105	140
YTSZ180M-4	22	43.7	140	1465	3.5	0.148	210
YTSZ200L1-4	30	58	190.9	1465	3.2	0.248	280
YTSZ200L2-4	37	70	235.5	1465	3.2	0.282	300
YTSZ225M-4	45	84	286.4	1470	3.2	0.523	400
YTSZ250M-4	55	105	350.1	1470	3.2	0.733	480
YTSZ280S1-4	75	136	477.4	1465	3.3	1.17	530
YTSZ280S2-4	90	165	572.9	1465	3.3	1.383	565
YTSZ280M-4	110	200	700.2	1465	3.3	1.768	680
YTSZ315S-4	132	240	840.3	1465	3.5	2.878	900
YTSZ315M1-4	160	285	1018.5	1465	3.5	3.458	1025
YTSZ315M2-4	200	360	1273.3	1465	3.5	3.905	1095
YTSZ315L-4	220	385	1400.7	1465	3.2	4.336	1160
YTSZ355M-4	250	435	1591.7	1480	3.2	6.015	1500
YTSZ355L-4	315	550	2005.5	1480	3.2	7.445	1800
YTSZ400L1-4	355	615	2260.2	1475	3.2	10.27	2470
YTSZ400L2-4	400	685	2546.7	1475	3.2	12.68	2700

型號	標稱功率	額定電流	額定轉矩	額定轉速	最大轉矩	轉動慣量	重量
型號	標稱功率	額定電流	額定轉矩	額定轉速	額定轉矩倍	轉動慣量	重量
Type	Nominal Output	Rated current	Rated torque	Rated speed	Max torque	Moment of inertia	Weight
	Nominal Output	Rated current	Rated torque	Rated speed	Rated torque	Moment of inertia	Weight
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ112M-6	2.2	6.1	21	945	2.8	0.0185	44
YTSZ132S-6	3	7.5	28.6	960	3	0.0375	80
YTSZ132M1-6	4	9.5	38.2	960	3	0.0475	92
YTSZ132M2-6	5.5	12.8	52.5	960	3	0.0575	97
YTSZ160M-6	7.5	18	71.6	970	2.8	0.0875	125
YTSZ160L-6	11	26	105	970	2.8	0.1125	140
YTSZ180L-6	15	34	143	980	3	0.285	250
YTSZ200L1-6	22	45	210	980	2.9	0.38	300
YTSZ200L2-6	30	60	286	980	2.9	0.43	320
YTSZ225M-6	37	72	353	985	3.2	0.695	400
YTSZ250M-6	45	85	429	985	3.2	1.015	480
YTSZ280S-6	55	104	525	975	3.1	1.65	565
YTSZ280M-6	75	145	716.1	975	3.1	1.95	680
YTSZ315S-6	90	168	859.4	980	3	3.1	870
YTSZ315M1-6	110	205	1050.3	980	3	4.59	1025
YTSZ315M2-6	132	245	1260	980	3	5.19	1090
YTSZ315L-6	160	305	1528	980	3	5.78	1160
YTSZ355M1-6	200	370	1910	980	3.5	8.18	1600
YTSZ355M2-6	220	400	2101	980	3.5	9.31	1680
YTSZ355L-6	250	445	2387.5	980	3.5	11.45	1800
YTSZ400L1-6	315	605	3008.3	980	3.4	12.98	2600
YTSZ400L2-6	355	660	3390.3	980	3.2	13.97	2800

型號	標稱功率	額定電流	額定轉矩	額定轉速	最大轉矩	轉動慣量	重量
型號	標稱功率	額定電流	額定轉矩	額定轉速	額定轉矩倍	轉動慣量	重量
Type	Nominal Output	Rated current	Rated torque	Rated speed	Max torque	Moment of inertia	Weight
	Nominal Output	Rated current	Rated torque	Rated speed	Rated torque	Moment of inertia	Weight
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ160L-8	7.5	19	95.5	730	2.8	0.1325	140
YTSZ180L-8	11	26	140.1	735	3	0.285	250
YTSZ200L-8	15	35	191	735	2.8	0.38	300
YTSZ225S-8	22	47	280.1	735	2.8	0.585	360
YTSZ225M-8	30	63	382	735	2.8	0.6925	400
YTSZ250M-8	37	76	471.1	735	2.8	1.0475	480
YTSZ280S-8	45	92	573	730	2.8	1.65	565
YTSZ280M-8	55	118	700.3	730	2.8	1.95	680
YTSZ315S-8	75	153	955	735	2.8	3.65	870
YTSZ315M1-8	90	182	1146	735	2.8	5.45	1025
YTSZ315M2-8	110	220	1400.7	735	2.8	6.13	1095
YTSZ315L-8	132	265	1680.8	735	2.8	6.82	1160
YTSZ355M1-8	160	320	2037.3	735	2.9	9.31	1600
YTSZ355M2-8	200	395	2546.7	735	2.9	11	1680
YTSZ355L-8	220	420	2801.3	735	2.9	13.5	1800
YTSZ400L-8	250	520	3183.3	730	2.8	13.95	2800

型號	標稱功率	額定電流	額定轉矩	額定轉速	最大轉矩	轉動慣量	重量
型號	標稱功率	額定電流	額定轉矩	額定轉速	額定轉矩倍	轉動慣量	重量
Type	Nominal Output	Rated current	Rated torque	Rated speed	Max torque	Moment of inertia	Weight
	Nominal Output	Rated current	Rated torque	Rated speed	Rated torque	Moment of inertia	Weight
	kW	A	N.m	r/min	Times	kg.m2	kg
YTSZ315S-10	55	124	875.4	585	2.8	3.65	870
YTSZ315M1-10	75	166	1193.7	585	2.8	5.45	1025
YTSZ315M2-10	90	196	1432.5	585	2.8	6.13	1095
YTSZ315L-10	110	230	1750.5	585	2.8	6.82	1160
YTSZ355M1-10	132	285	2101	585	2.7	9.69	1600
YTSZ355M2-10	160	336	2546.7	585	2.7	11	1680
YTSZ355L-10	200	425	3183.3	585	2.7	13.5	1800
YTSZ400L-10	220	510	3501.7	585	2.7	13.76	2800

L為不帶傳感器、制動器等附件的尺寸；355機座號接線盒在機座上方。

（1）機座帶底腳、端蓋無凸緣（IMB3、IMB6、IMB7、IMB8、IMV5、IMV6）

機座號	安裝尺寸
機座號	Mounting dimensions
Frame	H	A	B	C	D	E	F×GD	G	K
90S	90	140	100	56	24j6	50	8×7	20	10
90L	90	140	125	56	24j6	50	8×7	20	10
100L	100	160	140	63	28j6	60	8×7	24	12
112M	112	190	140	70	28j6	60	8×7	24	12
132S	132	216	140	89	38k6	80	10×8	33	12
132M	132	216	178	89	38k6	80	10×8	33	12
160M	160	254	210	108	42k6	110	12×8	37	15
160L	160	254	254	108	42k6	110	12×8	37	15
180M	180	279	241	121	48k6	110	14×9	42.5	15
180L	180	279	279	121	48k6	110	14×9	42.5	15
200L	200	318	305	133	55m6	110	16×10	49	19
225S	225	356	286	149	60m6	140	18×11	53	19
225M	225	356	311	149	60m6	140	18×11	53	19
250M	250	406	349	168	65m6	140	18×11	58	24
280S	280	457	368	190	75m6	140	20×12	67.5	24
280M	280	457	419	190	75m6	140	20×12	67.5	24
315S	315	508	406	216	80m6	170	22×14	71	28
315M	315	508	457	216	80m6	170	22×14	71	28
315L	315	508	508	216	80m6	170	22×14	71	28
355M	355	610	560	254	95m6	170	25×14	86	28
355L	355	610	630	254	95m6	170	25×14	86	28

機座號	外形尺寸
機座號	Mounting dimensions
Frame	AA	AB	AC	AD	B1	BB	HD	HA	L(IC416)	L(IC411)
90S	40	180	88	155	24	173	190	13	400	340
90L	40	180	88	155	24	198	190	13	430	370
100L	45	205	103	180	23	198	245	14	465	395
112M	50	245	115	190	21	214	265	15	490	430
132S	60	280	135	210	32	214	315	18	525	475
132M	60	280	135	210	32	264	315	18	575	525
160M	70	330	163	255	28	266	385	22	645	590
160L	70	330	163	255	28	311	385	22	690	635
180M	70	355	180	285	24.5	360	430	22	810	730
180L	70	355	180	285	24.5	400	430	22	850	770
200L	75	395	200	310	32	407	475	25	890	815
225S	75	435	225	345	47	407	530	28	930	860
225M	75	435	225	345	47	447	530	28	970	900
250M	80	490	248	450	56	442	575	30	1050	915
280S	90	545	280	480	79	497	660	35	1100	985
280M	90	545	280	480	79	577	660	35	1180	1065
315S	125	635	320	530	84	535	770	45	1300	1100
315M	125	635	320	530	84	720	770	45	1350	1285
315L	125	635	320	530	84	720	770	45	1450	1285
355M	130	730	355	355	116	728	1010	50	1650	1350
355L	130	730	355	355	116	858	1010	50	1750	1480

注：L為不帶傳感器、制動器等附件的尺寸

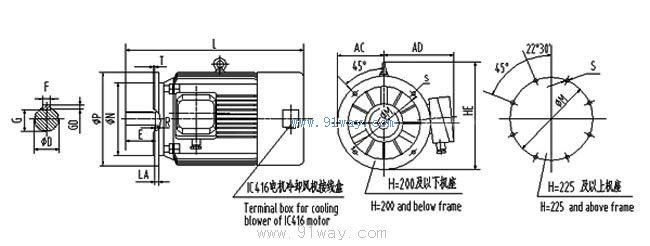

（2）機座無底腳、端蓋帶凸緣（IMB5、IMV1、IMV3）

機座號	安裝尺寸
機座號	Mounting dimensions
Frame	D	E	F×GD	G	T	M	N	P	R	S
90S	24j6	50	8×7	20	3.5	165	130j6	200	0	4×φ12
90L	24j6	50	8×7	20	3.5	165	130j6	200	0	4×φ12
100L	28j6	60	8×7	24	4	215	180j6	250	0	4×φ15
112M	28j6	60	8×7	24	4	215	180j6	250	0	4×φ15
132S	38k6	80	10×8	33	4	265	230j6	300	0	4×φ15
132M	38k6	80	10×8	33	4	265	230j6	300	0	4×φ15
160M	42k6	110	12×8	37	5	300	250j6	350	0	4×φ19
160L	42k6	110	12×8	37	5	300	250j6	350	0	4×φ19
180M	48k6	110	14×9	42.5	5	300	250j6	350	0	4×φ19
180L	48k6	110	14×9	42.5	5	300	250j6	350	0	4×φ19
200L	55m6	110	16×10	49	5	350	300js6	400	0	4×φ19
225S	60m6	140	18×11	53	5	400	350js6	450	0	8×φ19
225M	60m6	140	18×11	53	5	400	350js6	450	0	8×φ19
250M	65m6	140	18×11	58	5	500	450js6	550	0	8×φ19
280S	75m6	140	20×12	67.5	5	500	450js6	550	0	8×φ19
280M	75m6	140	20×12	67.5	5	500	450js6	550	0	8×φ19

機座號	外形尺寸
機座號	Mounting dimensions
Frame	AC	AD	LA	HE	L（IC416）	L（IC411）
90S	88	155	12	195	400	340
90L	88	155	12	195	430	370
100L	103	180	14	265	465	395
112M	115	190	14	265	490	430
132S	135	210	15	315	525	475
132M	135	210	15	315	575	525
160M	163	255	16	385	645	590
160L	163	255	16	385	690	635
180M	180	285	18	430	810	730
180L	180	285	18	430	850	770
200L	200	310	18	480	890	815
225S	225	345	20	535	930	860
225M	225	345	20	535	970	900
250M	248	450	22	620	1050	915
280S	280	480	22	665	1100	985
280M	280	480	22	665	1180	1065

注：L為不帶傳感器、制動器等附件的尺寸；355機座號接線盒在機座上方。

（3）機座帶底腳、端蓋帶凸緣（IMB35、IMV15、IMV36）

機座號	安裝尺寸
機座號	Mounting dimensions
Frame	H	A	B	C	D	E	F×GD	G	K	T	M	N	P	R	S
90S	90	140	100	56	24j6	50	8×7	20	10	3.5	165	130j6	200	0	4×φ12
90L	90	140	125	56	24j6	50	8×7	20	10	3.5	165	130j6	200	0	4×φ12
100L	100	160	140	63	28j6	60	8×7	24	12	4	215	180j6	250	0	4×φ15
112M	112	190	140	70	28j6	60	8×7	24	12	4	215	180j6	250	0	4×φ15
132S	132	216	140	89	38k6	80	10×8	33	12	4	265	230j6	300	0	4×φ15
132M	132	216	178	89	38k6	80	10×8	33	12	4	265	230j6	300	0	4×φ15
160M	160	254	210	108	42k6	110	12×8	37	15	5	300	250j6	350	0	4×φ19
160L	160	254	254	108	42k6	110	12×8	37	15	5	300	250j6	350	0	4×φ19
180M	180	279	241	121	48k6	110	14×9	42.5	15	5	300	250j6	350	0	4×φ19
180L	180	279	279	121	48k6	110	14×9	42.5	15	5	300	250j6	350	0	4×φ19
200L	200	318	305	133	55m6	110	16×10	49	19	5	350	300js6	400	0	4×φ19
225S	225	356	286	149	60m6	140	18×11	53	19	5	400	350js6	450	0	8×φ19
225M	225	356	311	149	60m6	140	18×11	53	19	5	400	350js6	450	0	8×φ19
250M	250	406	349	168	65m6	140	18×11	58	24	5	500	450js6	550	0	8×φ19
280S	280	457	368	190	75m6	140	20×12	67.5	24	5	500	450js6	550	0	8×φ19
280M	280	457	419	190	75m6	140	20×12	67.5	24	5	500	450js6	550	0	8×φ19
315S	315	508	406	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
315M	315	508	457	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
315L	315	508	508	216	80m6	170	22×14	71	28	6	600	550js6	660	0	8×φ24
355M	355	610	560	254	95m6	170	25×14	86	28	6	740	680js6	800	0	8×φ24
355L	355	610	630	254	95m6	170	25×14	86	28	6	740	680js6	800	0	8×φ24

機座號	外形尺寸
機座號	Mounting dimensions
Frame	AA	AB	AC	AD	B1	BB	HD	HA	LA	L（IC416）	L（IC411）
90S	40	180	88	155	24	173	190	13	12	400	340
90L	40	180	88	155	24	198	190	13	12	430	370
100L	45	205	103	180	23	198	245	14	14	465	395
112M	50	245	115	190	21	214	265	15	14	490	430
132S	60	280	135	210	32	214	315	18	15	525	475
132M	60	280	135	210	32	264	315	18	15	575	525
160M	70	330	163	255	28	266	385	22	16	645	590
160L	70	330	163	255	28	311	385	22	16	690	635
180M	70	355	180	285	24.5	360	430	22	18	810	730
180L	70	355	180	285	24.5	400	430	22	18	850	770
200L	75	395	200	310	32	407	475	25	18	890	815
225S	75	435	225	345	47	407	530	28	20	930	860
225M	75	435	225	345	47	447	530	28	20	970	900
250M	80	490	248	450	56	442	575	30	22	1050	915
280S	90	545	280	480	79	497	660	35	22	1100	985
280M	90	545	280	480	79	577	660	35	22	1180	1065
315S	125	635	320	530	84	535	770	45	25	1300	1100
315M	125	635	320	530	84	720	770	45	25	1350	1285
315L	125	635	320	530	84	720	770	45	25	1450	1285
355M	130	730	355	355	116	728	1010	50	32	1650	1350
355L	130	730	355	355	116	858	1010	50	32	1750	1480

YTSZ系列變頻調速三相異步電動機（示意圖）
