用途：
CJX2C系列切換電容器接觸器專用于交流50Hz額定工作電壓380V的低壓無功功率補償屏中，作為投入和切斷電容器組以調整電力系
統的功率因素并能有效地抑制電容器的合閘涌流。

工作條件：
1、周?chē)�空氣溫度�?5℃~+40℃，24h內其平均值不超過+35℃。
2、海拔高度不超過2000m。
3、相對溫度：在+40℃時大氣相對溫度不超過50%，在較低溫度下可以有較高的相對溫度，在最濕月的平均最低溫度為+25℃時的平均最大相對溫度
為90%，并考慮到因溫度變化發生在產品表面上的凝露。
4、污染等級：3級
5、安裝類別：Ⅲ類
6、安裝面與垂直表面的傾斜度不大于+5℃。

CJX2C系列切換電容接觸器技術參數：

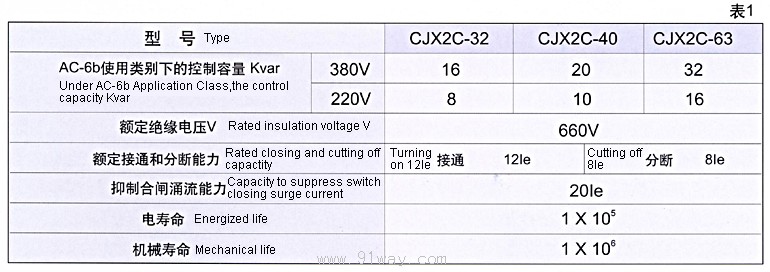

1、技術參數見表1

結構概述：
接觸器由CJX2接觸器、輔助觸頭組和六根電阻線組成。六根電阻線分別接在接觸器的三對主觸頭和輔助觸頭組的三對轉換觸頭的各自相應的進出接線端子。當接觸器線圈通電、轉換觸頭靠永磁鐵心吸合的帶動而閉合，先接通電阻，抑制涌流數毫秒后主觸頭接通，接觸器開始正常工作。永磁鐵心到位釋放，使轉換觸頭返回到原來的分?jǐn)辔恢谩．?dāng)接觸器線圈斷電，主觸頭分?jǐn)啵�永磁鐵心恢復到吸合狀態，在下次接觸器線圈通電時再帶動三對轉換觸頭再起到抑制涌流作用。接觸器用小開距的轉換觸頭先接通電阻，抑制和閘涌流，用大開距主觸頭能分?jǐn)噍^大電流和限制分閘過電壓，從而使電容器組正常切換。

技術參數：

2、接觸器吸引線圈電壓US（50HZ）：36、110、127、220、380V。
3、動作特性：
接觸器吸引線圈在周?chē)�空氣溫度�?5℃~+40℃之間，吸合電壓為85%US-110%US，釋放電壓為75%US~20%US。

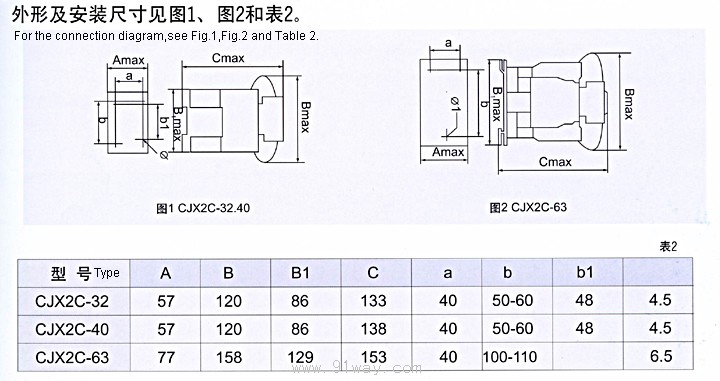

外形及安裝尺寸：

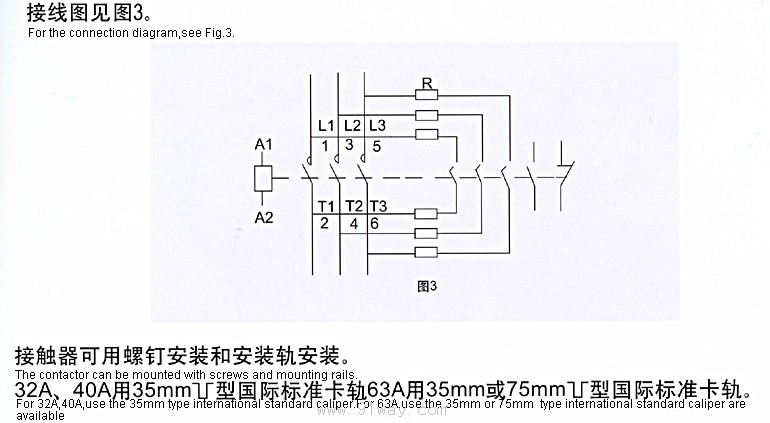

接線圖：

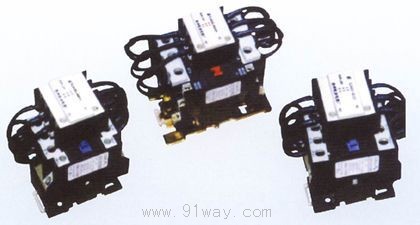

CJX2C系列切換電容接觸器
