EE型高頻變壓器產(chǎn)品詳細說明：

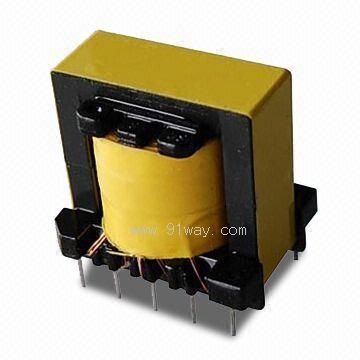

EE型高頻變壓器

EE型磁芯是基本型的鐵氧體磁芯，它們被廣泛用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，推挽式線路等，具有優(yōu)良的材料特性，適用于典型的變壓器結構，EER磁芯的圓柱型中心柱，使之繞線較為容易，并增大了繞組的截面積，可增大輸出功率，適用于各種開關電源變壓器和阻流線圈。 EE型變壓器常用型號有EE-13，EE-16，EE-19，EE-22，EE-25，EE-28，EE-35，EE-42，EE-50等。

下表列出部分EE型高頻變壓器的外形尺寸及輸出功率。
隨著磁材特性和工作頻率的不同，最大輸出功率會有所不同，表中數(shù)據(jù)僅供參考。
測試條件1KHz/1V，耐壓AC2000V，絕緣電阻：DC500V ≥200MΩ。

13	EE-8	9	8	7	2	4	8
14	EE-10	11	10	10	3	6	9
15	EE-12.5	13	11	11	4	8	11
16	EE-16	17	15	15	5	9	17
17	EE-19	21	19	22	8	13	21
18	EE-30	31	24	29	61	95	44
19	EE-35	37	31	54	100	150	51
20	EE-40	42	37	60	160	250	119
