公稱壓力 /壓力等級PN

GB/DlN/PNl6,2.5(MPa)
ANSI 150Lb/JIS 10K

法蘭尺寸

JB78/JB79 HG 5010
ANSI B165 JIS 2213-2214

壓力試驗

參照 GB/T 13927 API 598

襯里層檢驗

電火花檢驗

序號

零件名稱

灰鑄鐵

碳鋼

Z

C

1

閥體、閥蓋

HT250/A 126

WCB/A216 WCB

2

過濾網

PTFE(F4)

3

螺栓 /螺母

35/45、A193 B7/A194

4

襯里層

FEP(F46)PCTFE(F3)

公稱通徑

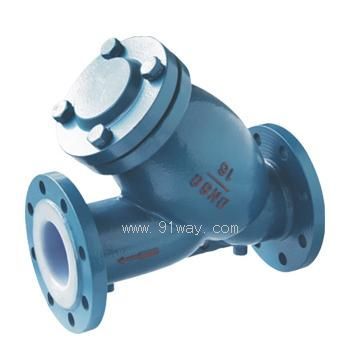

GL41F46-10/16/25型過濾器

DN
(mm)

NPS
(in)

L

D

D1

D2

b

f

H1

H

Z-φd

重量(kg)

PNl.0～2.5(MPa)

20

3/4

150

105

75

55

16

2

70

122

4-14

3.3

25

1

160

115

85

65

16

2

78

135

4-14

4.2

32

1¹/4

190

135

100

78

18

2

86

154

4-18

6.6

40

1¹/2

200

145

110

85

18

3

92

164

4-18

7.3

50

2

230

160

125

100

20

3

102

182

4-18

12

65

2¹/2

250

180

145

120

20

3

115

205

4-18

16

80

3

280

195

160

135

22

3

135

232

8-18

23

100

4

320

215

180

155

24

3

156

263

8-18

32

125

5

400

245

21O

185

26

3

248

370

8-18

39

150

6

500

280

240

210

28

3

285

425

8-23

52

200

8

600

335

295

265

30

3

362

530

8-23

89
