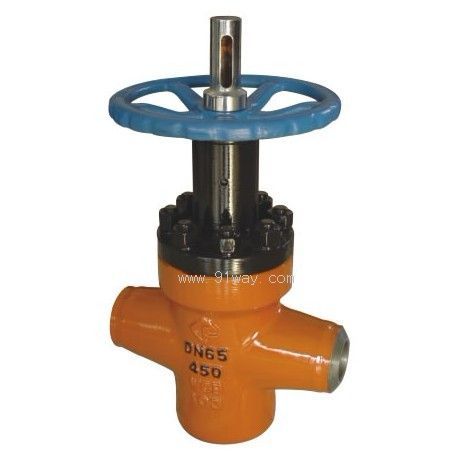

Z63Y對焊高壓平板閘閥產品詳細說明：

Z63Y對焊高壓平板閘閥結構特征與工作原理
1、 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2、 閘板下部開有導流孔，并給予精密導向，同時密封部均噴焊硬質合金，耐沖蝕。
3、 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿處采用復合填料，多重密封，使得密封可靠，摩擦力小。
4、 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介
質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5、 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6、 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

Z63Y對焊高壓平板閘閥產品采用標準

設計標準		JB/T5298、APl6D
結構長度	法蘭	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
連接法蘭		GB/T9113、JB/T 79 ANSl 16.5a
對焊端		GB/T 12224
試驗和檢驗		GB/T3927、JB/T 9092

Z63Y對焊高壓平板閘閥產品性能規范

適用范圍		PN10.0～42.0MPa	DN25～200mm
適用溫度		-29～121℃
適用介質	普通型	石油、天然氣、成油品、水等
	抗硫型	含H2S、CO2的石油、天然氣等
連接形式		法蘭端、焊接端、卡箍端
驅動方式		手動、電動、氣動等

Z63Y對焊高壓平板閘閥外形及連接尺寸

公稱壓力 (MPa)	公稱通徑 (MPa)	尺寸
		D	G	C	L	E	H	W
16.0 20.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	82	339	240
	50	47	52	70	240	100	375	250
	65	57	63	89	260	126	399	280
	80	72	78	108	310	157	476	320
	100	92	98	130	450	183	564	350
	150	136	143	195	550	262	744	450
	200	174	182	235	700	340	966	550
25.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	4	210	82	339	240
	50	47	52	70	240	100	375	250
	65	57	63	89	260	126	399	280
	80	72	78	114	310	157	476	320
	100	92	98	133	450	183	564	350
	150	136	143	219	550	262	744	450
	200	174	182	235	700	340	966	550
35.0	25	22	27	35	140	64	255	180
	32	28	33	48	165	69	307	200
	40	35	40	64	210	85	339	240
	50	47	52	70	240	105	375	250
	65	57	63	89	260	130	399	280
	80	72	78	114	310	161	476	320
	100	92	98	133	450	186	564	350
	150	136	143	219	550	268	744	450
	200	174	182	245	700	348	966	600
45.0 60.0	25	19	24
	32	25	30
	40	28	34
	50	35	41
	65	47	53	100	260	130	466	280
	80	57	63
	100	73	79
