BAG防爆隔離密封盒(ⅡB、ⅡC)產品詳細說明：

BAG防爆隔離密封盒(ⅡB、ⅡC)適用范圍：

1. 爆炸性氣體環境危險場所：1區、2區；
2. 可燃性氣體、蒸氣級別：ⅡA、ⅡB、ⅡC；
3. 溫度組別：T1~T6；
4. 戶內、戶外。

BAG防爆隔離密封盒(ⅡB、ⅡC)特點：

1. 適用于鋼管布線管路隔離密封之用；
2. 鑄鋁合金外殼，表面噴塑。

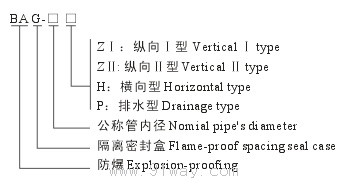

BAG防爆隔離密封盒(ⅡB、ⅡC)型號含義：

公稱管內徑 Nomial pipe’s internal diameter(mm)	管螺紋 Pipe’s thread	BAG-□ZⅠ、BAG-□ZⅡ			BAG-□H				BAG-□P
		A	B	D	A	B	C	D	A	B	C	D
15	G1/2	85	69	41	100	83	42	48	115	85	85	70
20	G3/4	95	78	41	105	88	42	48	115	90	85	70
25	G1	110	86	41	110	98	42	48	135	105	90	80
32	G11/4	115	105	51	125	113	58	67	135	115	90	80
40	G11/2	120	111	58	130	120	58	67	150	120	100	95
50	G2	170	110	75	180	132	58	67	170	130	100	95
70	G21/2	200	120	90	200	156	77	84	200	140	100	95
80	G3	215	132	103	215	170	77	84	215	153	100	95

外型尺寸：

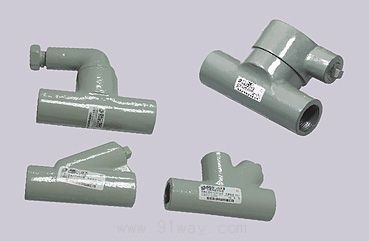

BAG防爆隔離密封盒(ⅡB、ⅡC)
