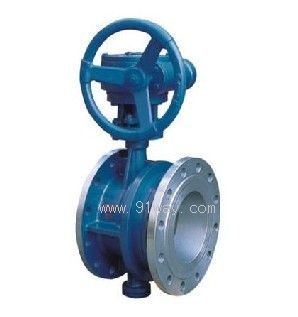

SD343H伸縮硬密封蝶閥產品詳細說明：

SD343H伸縮硬密封蝶閥用途及特點：
伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的石油、食品、電力、輕紡、醫藥、化工、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。

SD343H伸縮硬密封蝶閥采用標準：
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗:GB/T13927-1992;JB/T9092-1999

主要特點
伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。密封部位可調節更換、密封性能可靠等特點。

主要零件的材質：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

主要技術參數：

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

SD343H伸縮硬密封蝶閥主要尺寸：

公稱 通徑	外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)
	H	H1	設計最 大長度	設計最 小長度	設計 長度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米								D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	215	693	295	240	267	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	270	802	327	272	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	305	991	368	308	338	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	325	1037	370	310	340	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	360	1127	392	332	362	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	445	1377	441	375	408	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	505	1496	460	400	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	560	1584	499	445	475	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	630	1676	520	460	490	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	680	1760	600	530	565	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	795	2018	675	571	623	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	900	2363	760	683	722	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	1124	2844	930	830	880	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

伸縮蝶閥安裝使用注意事項：
伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）。
伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出，支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。
當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
