QC5-20防爆電磁起動器(ⅡB)產品詳細說明：

適用范圍：

1. 爆炸性氣體環境危險場所：1區、2區；
2. 可燃性氣體、蒸氣級別：ⅡA、ⅡB；
3. 溫度組別：T1~T4；
4. 戶內、戶外（IP54）。

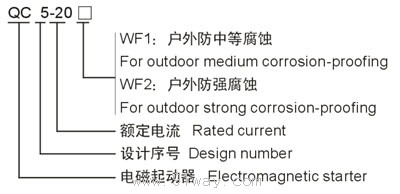

QC5-20防爆電磁起動器(ⅡB)型號含義：

產品特點：

1. 鑄鋁合金外殼，表面噴塑；
2. 內裝隔離開關、熔斷器、交流接觸器，熱繼電器及按鈕等元件；
3. 可在箱面控制或兩地控制；
4. 鋼管或電纜布線。
5. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241標準要求。

QC5-20防爆電磁起動器(ⅡB)主要技術參數：

額定電壓 Rated voltage(V)	額定電流 Branch current (A)	被控電動機最大功率 Controllable maximum motor power (KW)		熱繼電器整定電流調節范圍 Adjustable range for thermal relay's setting thread (A)	防爆標志 Explosion- proofing marker	防護等級 Protection category	防腐等級 Corrosion- proofing grade
		220V	380V
380	20	5.5	10	10~22	ExdeⅡBT4	IP54	WF1，WF2

外型尺寸：

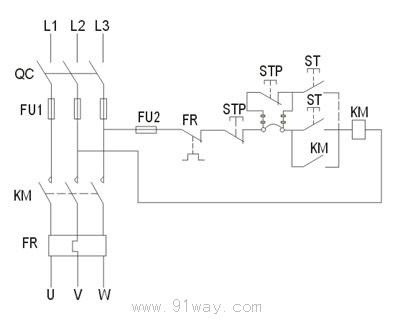

接線圖：
