產品名稱: |

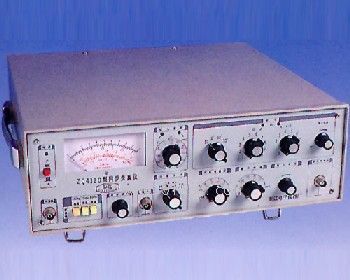

ZQ4120同步失真儀
|
|
型號規格: |
|

放大圖片 |
|
產品類別: |
常規產品 -- 儀器儀表
-- 失真度儀 |
|
參考價格: |
廠價直銷 |
|
產品品牌: |
國產 |
|
產品產地: |
上海 |
|
可供數量: |
批量 |
|
供貨周期: |
現貨(或電詢) |
|
|
|
|
產品簡介: |
|
ZQ4120同步失真儀產品詳細說明:
ZQ4120型同步失真儀是采用集成電路的電子測量儀器。具有測試精度高、信號源失真小﹑體積小重量輕、操作方便、性能可靠等特點。
本儀器主要用來測量音頻信號及各種音頻設備的非線性失真,又可作為超低失真信號發生器和音頻電壓表使用。并能對放大器及各種音頻設備進行信噪比和頻率特性的測試。
由于儀器具有電平自動校準和頻率自動跟蹤裝置,加上機內設有音頻振蕩器,其頻率與失真儀保持同步,使得失真度測量大為簡便。適用于科研、生產、通訊、教育、維修等部門及一切需要使用失真儀的場合。
ZQ4120同步失真儀主要技術性能
失真度測量
測量頻率范圍:10Hz—109kHz 分四個頻段
失真度測量范圍: a. 20Hz—20kHz 0.01%—30% b. 10Hz—109kHz 0.03%—30%
失真度測量誤差:
a. 300Hz—5kHz 不大于滿度值的±7%±0.01%
b. 20Hz—20kHz 不大于滿度值的±10%±0.015%
c. 10Hz—109kHz 不大于滿度值的±30%±0.025%
機內引入失真: a.300Hz—5kHz 不大于0.015% b.20Hz—20kHz 不大于0.025% c.10Hz—109kHz 不大于0.035%
輸入電壓自動調整范圍: 大于10dB
失真度最小可測電壓: 100mV
失真儀輸入阻抗:100kΩ±2%,輸入電容不大于100pF
電壓測量
電壓測量范圍:300μV—100V 分十一個量程。
(欲測100至300V電壓時需另配一個衰減器附件)
電壓測量基本誤差:不大于滿度值的±5%(1kHz)
電壓頻率附加誤差: a.20Hz—50kHz: 不大于0.5dB b.5Hz—300kHz: 不大于1dB
電壓噪音底度 : 不大于50μV
最大可測信噪比:110dB
振蕩器
振蕩頻率: 10Hz―109kHz
頻率示值誤差:不大于0.05f±1Hz
非線性失真: a.300Hz― 5kHz: 不大于0.005% b.20Hz ― 20kHz: 不大于0.015% c.10Hz ―109kHz: 不大于0.07%
最大輸出電壓: 大于3Vrms(開路)
最大輸出電壓頻率不均勻性: a.100Hz― 10kHz: 小于±0.5dB b.10Hz ― 109kHz: 小于±1dB
輸出阻抗:600Ω
