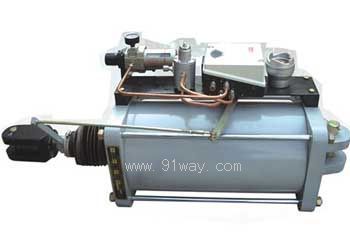

ZQGSA系列擺動火嘴執行器產品詳細說明：

ZQGSA-D×S系列擺動火嘴執行器（又稱擺動氣缸）是以壓縮空氣為動力能源，接受4—20mA電信號或0.02—0.1MPa氣信號，隨信號變化產生直位移，并以一定的行程推動被調節機構。該產品具有結構簡單、使用可靠、耐磨損強、重量輕、機械效率高等特點，并可帶有三斷自鎖及閥位反饋功能，它與我公司生產的ZKY(FDK)執行器就地控制柜配套，能接受DCS系統4-20mA電信號進行線性調節。它廣泛應用于電力、冶金、輕工、化工、石油等工業部門各種控制系統的自動調節，特別適用于大型電站鍋爐擺動火嘴，閥門的開度調節等。

二、主要技術參數
輸入信號：氣信號：0.02—0.1MPa
電信號：4—20mA DC
氣源壓力：0.3~0.8MPa
工作行程：見表1
基本誤差：≤±2%
回差：≤1.5%
死區：≤0.6%
使用環境溫度：-20℃—100℃

型  號    D×S	氣缸直徑（mm）	行程(mm)	氣缸推力(N)	輸出力矩(N·m)
ZQGSA-250×400	Ø250	400	24500	4000
ZQGSA-300×400	Ø300	400	35300	7000
ZQGSA-350×400	Ø350	400	43000	8600

注：計算力矩是在轉角范圍為0~90°，操作壓力為0.5MPa，效率為100%時的計算值。在0°或90°時輸出力矩最小，在轉角為45°附近，輸出力矩最大。
