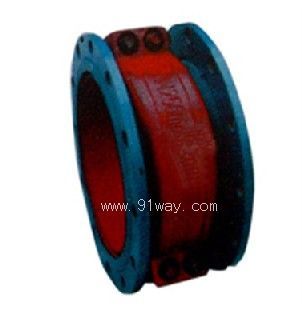

GFJH型雙法蘭鋼復接頭產品詳細說明：

GFJH型雙法蘭鋼復接頭為雙法蘭鋼復接頭，具有一定的自由偏轉角度，有自行伸縮補償的功能，有良好的減震性能。自緊式密封防滲漏可靠。可廣泛用于水泵、泵與泵、泵與穿墻管、閥門、循環水管道以及其他各種管道的連接，替代波紋管、伸縮器等，使運行安全可靠，安裝維修方便。

注：1.本產品材質可根據用戶要求選用（碳鋼，不銹鋼，半不銹鋼等質）。
2.法蘭連接尺寸均按GB/T9112-9124-2000生產（本標準與蝶閥連接尺寸相同）非標尺寸。

主要數據

公稱通徑DN	長度（mm）	位移量（mm）	螺栓（mm）	偏心角℃	承壓Mpa
80	140	20	8	12	2.5
100	160	20	8	10	2.5
125	180	20	8	8	1.6
150	180	20	8	5	1.6
200	200	20	8	5	1.6
250	200	20	12	4	1.6
300	222	20	12	3	1.6
350	222	20	16	3	1.6
400	240	20	16	2	1.0
450	240	20	20	2	1.0
500	240	20	20	2	1.0
600	260	30	20	2	1.0
700	260	30	24	2	1.0
800	260	30	24	2	1.0
900	260	30	24	1	1.0
1000	280	30	28	1	0.6
1100	280	30	32	1	0.6
1200	280	30	32	1	0.6
1400	300	30	36	1	0.6
1600	300	30	40	1	0.6
1800	300	30	44	1	0.6
2000	300	30	48	1	0.25
2200	300	30	52	1	0.25
2400	400	63	56	1	0.25
2600	400	63	60	1	0.25
2800	400	63	64	1	0.25
3000	400	63	68	1	0.25
3200	400	63	72	1	0.25
3400	400	63	76	1	0.25
3600	400	63	80	1	0.25
3800	400	63	80	1	0.25
4000	400	63	84	1	0.25
4200	500	80	88	1	0.25
4400	500	80	92	1	0.25
4600	500	80	96	1	0.25
4800	500	80	100	1	0.25
5000	500	80	104	1	0.25
5200	580	80	108	1	0.25
5400	580	80	112	1	0.25
5600	580	80	116	1	0.25
5800	580	80	120	1	0.25
6000	580	80	124	1	0.25
6200	650	100	128	1	0.25
6400	650	100	132	1	0.25
6600	650	100	136	1	0.25
6800	650	100	140	1	0.25
7000	650	100	144	1	0.25
7200	730	100	148	1	0.25
7400	730	100	152	1	0.25
7600	730	100	156	1	0.25
7800	730	100	160	1	0.25
8000	730	100	164	1	0.25
8200	800	120	168	1	0.25
8400	800	120	172	1	0.25
8600	800	120	176	1	0.25
8800	800	120	180	1	0.25
9000	900	120	184	1	0.25
9200	900	120	188	1	0.25
9400	900	120	192	1	0.25
9600	900	120	196	1	0.25
9800	900	120	200	1	0.25
10000	900	120	204	1	0.25

GFJH型雙法蘭鋼復接頭
