CA411B型單向引出密封固體鉭電解電容器產品詳細說明：

特征與用途:
CA411B型單向引出密封固體鉭電解電容器采用金屬外殼、全密封結構、單向引出。有極性。
CA411B型單向引出密封固體鉭電解電容器具有良好的電性能，漏電流小，性能穩定。
CA411B型單向引出密封固體鉭電解電容器用于直流或脈動電路中。

技術與性能指標
氣候類別：55/085/10
電容量允許偏差：±20%;±50、－20%;
損耗角正切：(20℃)

標稱電容量µF	≤100	100≤CR < 470	≥470
損耗角正切(tgδ)	≤0.08	≤0.12	≤0.15

漏電流：(20℃) I0≤0.04CRUR 或1.5µA（取較大者）
壽命試驗后的性能：電容量△C/C≤10%
損耗角正切≤規定極限值
漏電流 ≤1.5倍規定極限值

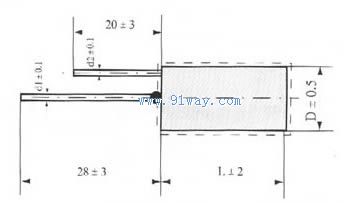

額定電壓、標稱電容量與尺寸

額定電壓(V)				6.3	10	16	25	32	40	63
殼 號	外形尺寸MM			標稱電容量µF
	D × L	d1	d2
1	3.2×8	0.4	0.4	3.3 4.7 6.8	2.2 3.3 4.7	1.5 2.2	1.0 1.5	0.47 0.68 1.0	0.1 0.15 0.22 0.33 0.47 0.68 1.0	0.1 0.15 0.22 0.33 0.47
2	4×8	0.4	0.4	10 15	6.8 10	3.3 4.7 6.8	2.2 3.3 4.7	1.5 2.2 3.3	1.5 2.2	0.68 1.0 1.5
3	5×10	0.6	0.6	22 33 47	15 22 33	10 15 22	6.8 10	4.7 6.8	3.3 4.7	1.5 2.2 3.3
4	6×12	0.6	0.6	68 100	47 68	33 47	15 22	10 15	6.8 10	4.7
5	8×14	0.8	0.8	150 220	100 150	68 100	33 47 68	22 33	15 22	6.8 10
6	8×20	0.8	0.8	330	220	150	100	47	33	15
7	10×20	0.8	0.8	470	330	220	150	68	47	22
