Q96-ZMΩB,MΩB24V直流電網絕緣監測儀產品詳細說明：

Q96-ZMΩB,MΩB24V直流電網絕緣監測儀特性：
監測24V直流電網的絕緣電阻
當電網絕緣電阻低于設定值時輸出一報警信號
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
準確度等級：1.5
額定電壓“24Vdc±20%
電源消耗：≤2VA
報警精度：10kΩ＋20%, 30kΩ±20%, 60kΩ±10%, 100kΩ±10%
開關容量：250Vac.5A

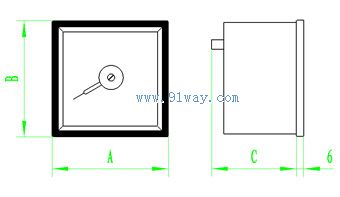

產品型號	展開角	外形尺寸（A×B×C）	開孔尺寸	開孔尺寸
Q96-ZMΩB	240 °	96×96×116	92+0.5×92+0.5	0.4
Q96-MΩB	90 °	96×96×116	92+0.5×92+0.5	0.4

測量范圍


測量范圍	額定電壓
0～5MΩ	24Vdc

注: 報警點的設置亦可根據用戶要求進行，如需要請?jiān)诤贤�中注�?BR>
接線示意圖
