Q72-ZTS6,TS6熱電阻溫度表產品詳細說明：

Q72-ZTS6,TS6熱電阻溫度表與Pt100配用直接測量。

特性： 精度：1.5級
輸出電流：4-20mA,線性
最大負載：1KΩ（24V電源）
電源：標稱 24VDC 范圍：10-40VDC
環境溫度范圍：0℃ - 60℃
外殼防護：按IP42/52
儀表偏轉角:90°240°
傳感器-指示器連接，三線制
儀表安裝：用二個對角支架固定
最大截面：1.5mm2
重量：0.35kg

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸(mm)	重量(kg)
Q72-ZTS6	240°	72×72×80	68+0.5×68+0.5	0.4
Q72-TS6	90°	72×72×80	68+0.5×68+0.5	0.35

熱電阻溫度表
雙刻度（攝氏毒/華氏度）NFC42-330
-30+70℃... ... ... ... ... . ...-30+70
0-100℃... ... ... ... ... ... ...0-100
0-150℃... ... ... ... ... ... ...0-150
0-200℃... ... ... ... ... ... ...0-200
0-250℃... ... ... ... ... ... ...0-250

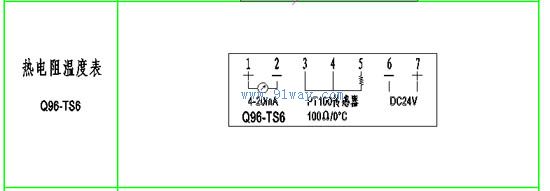

Q72-ZTS6,TS6熱電阻溫度表接線圖：
