Q96-ZCW,ZCY,CW,CY系列溫度壓力指示儀表產品詳細說明：

特點：
Q96-ZCW,ZCY,CW,CY系列溫度壓力指示儀表用于直接指示4-20mA信號電量信號

特性：
精度：1.5級
環境溫度范圍：-25℃ ~ +55℃
外殼防護“按IP42/52
耐振動：0.7g
儀表表度尺：白色底黑色刻度如需設定值可劃紅線
輸入：4_20mA或其他電量信號
儀表安裝用二個對角支架固定

Q96-ZCW,ZCY,CW,CY系列溫度壓力指示儀表規格：

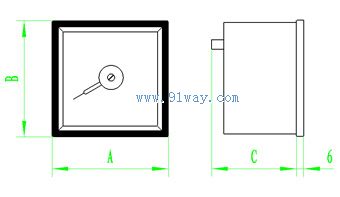

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸(mm)	重量(kg)
Q96-ZCW	240°	96×96×80	92+0.5×92+0.5	0.6
Q96-ZCY	240°	96×96×80	92+0.5×92+0.5	0.6
Q96-CW	90°	96×96×80	92+0.5×92+0.5	0.6
Q96-CY	90°	96×96×80	92+0.5×92+0.5	0.6

壓力（MPa/Pai）		溫度（℃）
0/0.16 0/0.25 0/0.4 0/0.6 0/1 0/1.6	0/25 0/40 0/60 0/100 0/160 0/400	-30/+70 0/100 0/150 0/200 0/250 0/750

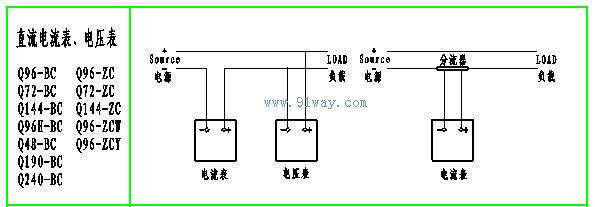

接線示意圖
