Q96,Q72-PSC相序控制器產品詳細說明：

特性：
Q96,Q72-PSC相序控制器用于三相電網的相序自動控制
環境溫度
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
工作電壓（相-相）：380Vac±20% 440Vac±10%
頻率：50….60Hz
電源消耗：≤4VA

產品型號	外形尺寸（A×B×C）	開孔尺寸	重量
Q96-PSC	96×96×140	92+0.5×92+0.5	0.8
Q72- PSC	72×72×120	68+0.5×68+0.5	0.8

使用說明
1． 用戶在使用本產品時，應按照圖一所示正確接線；
2． 當接入相線為正序時，批示燈亮點按順時針旋轉，同時正序繼電器延時吸合；反之，則指示燈亮點按逆時針旋轉，同時逆序繼電器延時吸合；兩繼電器有電氣連鎖。
3． 當接通電源后，各相所對應的指示燈點亮；如有缺相對對應此相的指示燈會熄滅，且指示燈亮點停止旋轉，同時原吸合繼電器延時釋放，從而使兩繼電器都處于釋放狀態。

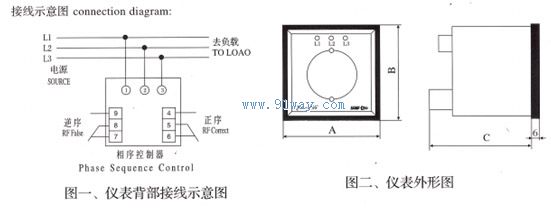

接線示意圖
