Q96-WTCAN,Q96-WTCZAN逆功率報警功率表產品詳細說明：

特點:
Q96-WTCAN、Q96-WTCZAN 功率表是既能測量三相有功功率的指示儀表，同時集成了逆功率報警功能。當逆功率超過設置點時，黃色指示燈（―P）亮，經過所設置的時間延遲，紅色報警燈（RELAY）亮，表示儀表內部的報警繼電器吸合，報警輸出。

特性：
精度：1.5級
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
前面板尺寸：96x96mm
儀表偏轉角：90° 240°
儀表標度尺：白色底黑色刻度如需設定值可劃紅線。
儀表安裝：用四個對角支架固定

主要參數和技術指標
指示精度：1.5級
功耗：≤3W
額定電壓：100V、380V、400V、440V
額定電流：1A、5A
變送輸出負載能力：250歐（可達500歐）
變送輸出精度：1%

產品型號	展開角	外型尺寸(A×B×C)	開孔尺寸(mm)	重量(kg)
Q96-WTCAN	90°	96×96×140	92+0.5×92+0.5	1.25
Q96-WTCZAN	240°	96×96×140	92+0.5×92+0.5	1.25

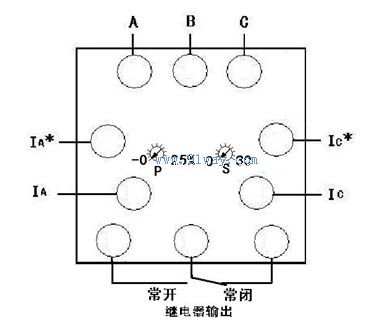

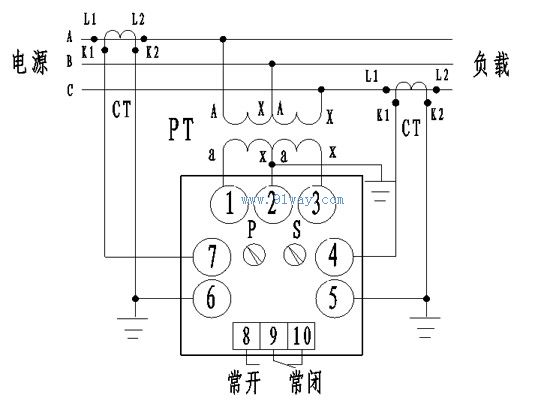

接線示意圖
