LPX消氣器產品詳細說明：

LPX型消氣器分臥式和立式兩種。是與流量計配套使用的一種輔助設備，用來分離和排除被測液體中所含有的氣體。由于大多數情況下，被測液體都不同程度地含有各種氣體，若讓這些氣體進入流量計，便會影響流量計的計量精度，故在流量計量系統中，特別是高精度的計量系統中，消氣器往往是不可缺少的組成部分。

外形及安裝尺寸單位：mm

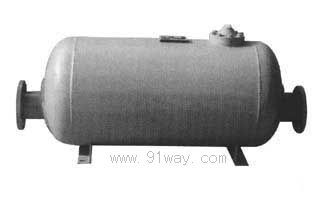

臥式
單位：mm

公稱通徑 DN(mm)	連接長度 A	安裝高度 B	鞍座尺寸		重量 (kg)	壓力等級 MPa
			C	D
50	896	326	430	160	200	1.6～2.5
80	1320	378	650	260	200
100	1320	378	650	260	206
150	1620	428	850	260	250
200	2232	428	850	260	1000
250	2484	520	1120	900	2000
300	3284	520	1620	900	3000

立式
單位：mm

公稱通徑 DN(mm)	連接 長度 A	安裝 高度 B	總高度 H	底腳尺寸		重量 (kg)	壓力 等級 MPa
				ΦD (a×a)	n-Φd
50	275	185	680	Φ257	3-Φ20	70	1.6～2.5
80	360	200	705	Φ292	3-Φ20	100
100	380	210	710	Φ292	3-Φ20	100
150	1000	490	1800	550×550	4-Φ23	100
200	1000	600	2300	550×550	4-Φ23	1000
250	1400	690	3244	827×827	4-Φ30	2000
300	1433	864	3638	827×827	4-Φ30	3000

安 裝

消氣器應安裝在過濾器和流量計前，并盡量靠近流量計。安裝前應將管道內污物、垃圾、焊渣等清除干凈，且應設置旁路管道。一般按如下形式安裝。
