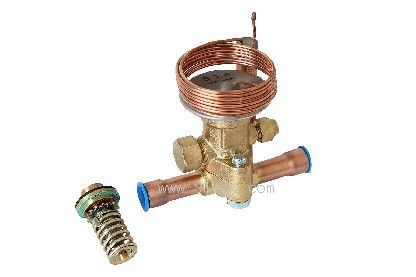

TCLE系列熱力膨脹閥產品詳細說明：

概述 TCLE/TRFE系列熱力膨脹閥是分拆式膨脹閥，適用于空調、商業制冷、運輸空調及冷凍等廣泛領域。特點 拼接式結構簡單易修，只需旋下固定螺栓，就可更換動力頭與閥芯。 穩定的過熱度有卓越表現。 可提供MOP（馬達過載保護）功能。 可提供各種接管尺寸和形式。 適用R22, R134a, R407C, R404A/R507冷媒等介質。

膨脹閥產品命名方式： 例： 制冷劑代號（Refrigernt code）： H（R22） R（R502） M（R134a） N（R407C） S

（R404A/R507）選型表格Technical data

注：名義制冷量是基于蒸發溫度te=4.4℃，冷凝溫度tc=40℃,閥前制冷劑溫度為t1=37.8℃。
注：如需其它工作特性和規格產品，請與本公司接洽聯系。
過熱度調節出廠過熱度設定為3.4K，靜過熱度調節范圍2～8K。逆時針轉動調節桿一圈，過熱度減少0.3K。

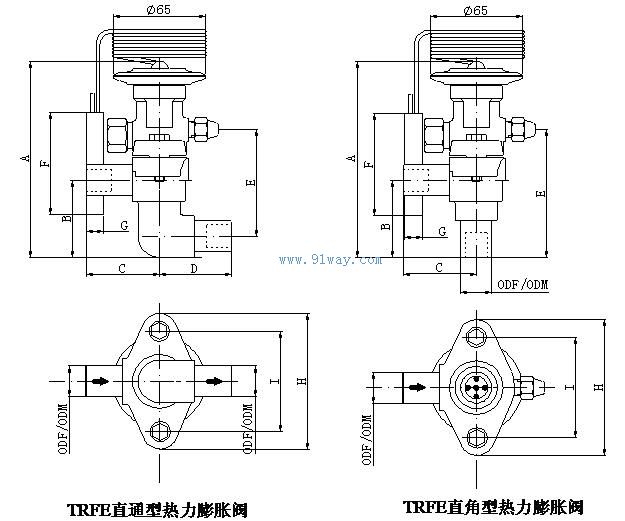

TCLE系列熱力膨脹閥外形尺寸Dimensions

型號 Model	接管形式 Form of connection	標準接管 Connecting size		A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	毛細管長度 Capillary length
		進口 Inlet	出口 Outlet
TCLE	直通式 Straight-thru	∅16 ODF 或5/8	∅16 ODF 或5/8	94	65	65	30.5	17	122	∅13	62	44.5	1.5m
	直角式 Angle	∅16 ODF 或 5/8	∅16 ODF 或5/8	138	65	65	30.5	61	122	∅13	62	44.5
TRFE	直通式 Straight-thru	∅22 ODF 或7/8	∅22 ODF 或7/8	138	55	49	44	90	122	∅13	65	44.5	1.5m 或 3m
		∅28.5 ODM 或1-1/8	∅28.5 ODM 或1-1/8
	直角式 Angle	∅22 ODF 或7/8	∅22 ODF 或7/8	138	55	49	44	90	122	∅13	65	44.5
		∅28.5 ODM 或1-1/8	∅28.5 ODM 或1-1/8
	法蘭式 Flange	∅33X3.5	∅33X3.5	123	115	85	111	∅35	122	∅13	--	--

注：毛細管長度有特殊要求可與本公司接洽聯系。
