FDF-MG系列電磁閥產品詳細說明：

概述
FDF-MG電磁閥是為R410A制冷劑開發的新型電磁閥，用于液管路、吸氣管路和熱蒸汽管路，也適用于其他氟化物。

特點
FDF～MG型電磁閥為伺服式電磁閥，適用于氟化物制冷劑的液管路、吸氣管路和熱蒸汽管路。
電磁閥適用于冷藏、冷凍、空調裝置。
有多種交流電壓AC和直流電壓DC線圈供選擇。
適用于R410A及其它HCFC、HFC制冷劑（R717除外）和相容的潤滑油。
適用工質溫度-40℃～+105℃，除霜期間最高溫度+130℃。
適用環境溫度-40℃～+55℃。
最高工作壓力45bar。
耐液壓強度≥68bar。
可提供UL/CUL認證。

FDF-MG系列電磁閥型號和參數Technical data

型號 Model	接管方式 Form of Connection	接管尺寸 Connection Size		閥開啟壓差 Opening diff pressure(bar)			Kv值 Kv Value m3/h	最大安全工作壓力 Max working pressure (bar)	外形尺寸 Dimensions(mm)			電源種類Rated power
		mm ODF	in ODF	最小 Min	最大(水) Max(liquid)				L mm	W mm	H mm	AC	DC
					交流電壓 50/60Hz AC	直流電壓 DC
FDF3G	焊接式	6	1/4	0	28	24	0.27	45	117	31	76	24 36 110 220	12 24 110 220
		10	3/8
FDF6MG		10	3/8	0.05			0.8		127	32	80
		12	1/2
		16	5/8
FDF8MG		10	3/8				1.0		137	38	88
		12	1/2						137
		16	5/8						162
FDF10MG		12	1/2				1.8		137	45	88
		16	5/8						166
FDF15MG		19	3/4				3		174	52	96
		22	7/8
FDF20MG		22	7/8				5		190	58	115
		22	7/8(加長)						230
		28	9/8						250

Kv值水在通過電磁閥時的壓差為1bar時的流量、單位m3/h、密度ρ=1000 kg/m3
注：如需其它工作特性和規格產品，請與本公司接洽聯系。

型號與參數 Technical date

名義制冷量Nominal Liguid Capacity(k)w
型號 Model	液體Liguid					吸氣Suction					熱蒸汽Steam
	R22	R134a	R404A R507	R407c	R410A	R22	R134a	R404A R507	R407c	R410A	R22	R134A	R404A R507	R407c	R410A
FDF3G	6.2	3.9	3.7	5.7	6.48	0.675	0.54	0.40	0.62	0.702	2.92	2.32	1.73	2.66	3.02
FDF6MG	18.4	14.7	11.0	16.8	19.2	2.0	1.6	1.2	1.84	2.08	8.64	6.88	5.12	7.89	8.96
FDF8MG	23.0	18.4	13.8	21.0	24.0	2.5	2.0	1.5	2.3	2.6	1.8	8.6	6.4	9.87	11.2
FDF10MG	43.7	35.0	26.2	39.9	45.6	4.8	3.85	2.88	3.99	5.02	20.54	16.45	12.15	18.63	21.3
FDF15MG	69.0	55.2	41.4	63.0	72.0	7.59	6.07	4.55	6.93	7.92	32.24	25.8	19.35	29.42	33.65
FDF20MG	103.5	82.8	62.1	94.5	108	11.38	9.10	6.83	10.39	11.88	48.37	38.7	29.02	44.17	50.48

液體和吸氣名義制冷量為： 熱氣名義制冷量工況條件為：
蒸發溫度 te=4.4℃ 冷凝溫度 tc=+40℃
閥前液體溫度 t1=38℃ 經過閥門壓力降 ΔP=0.8bar
通過電磁閥壓力降 R134a ΔP=0.15bar 熱蒸汽溫度 th=+65℃
R22、R404A、R507、R407c、R410A ΔP=0.21bar 液體制冷劑過冷度 Δtsub=4K

安裝
電磁閥應該垂直安裝在水平管道上，介質流動的方向應與電磁閥所示的箭頭方向一致。
線圈工作輸入電壓必須與線圈上標明額定電壓一致。決不允許在電磁線圈通電時從閥上拆下來，以防燒壞線圈。

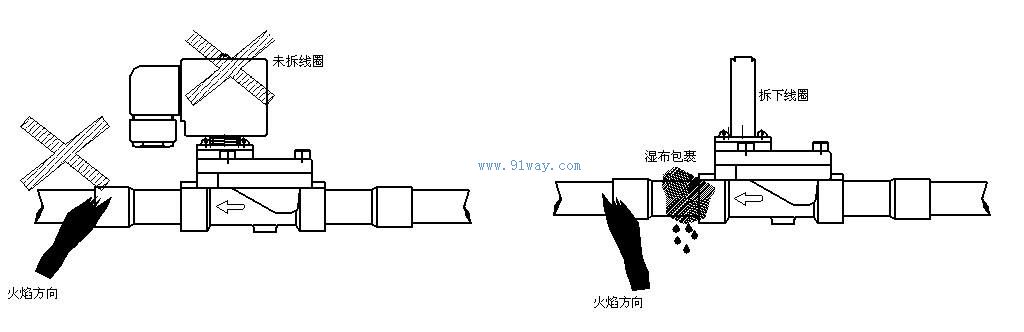

電磁閥焊管在與系統管子焊接時，必須注意以下幾點：
從閥上拆下電磁線圈，用濕布或濕棉紗包在閥體上保護閥體，以防在焊接時溫度過高燒壞閥內零件。
焊接時請注意焊槍火焰方向。
最好選用高銀焊條焊接。
帶手動桿的電磁閥，必須先旋轉手動桿使閥開啟，然后做系統氣密性試驗，以免損壞膜片。

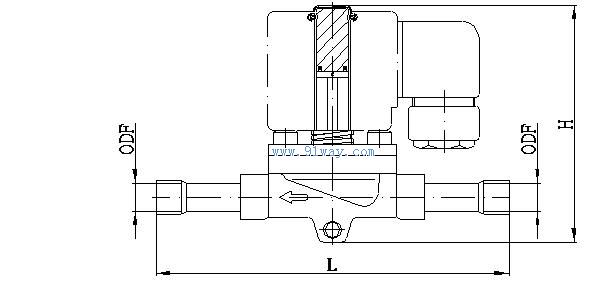

FDF-MG系列電磁閥外形尺寸Dimensions
