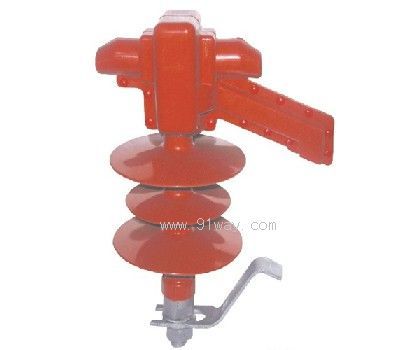

FEG型防雷穿刺支柱絕緣子產品詳細說明：

FEG型防雷穿刺支柱絕緣子為固定絕緣導線和防止架空絕緣導線雷擊斷線的保護裝置，適用于銅、鋁架空絕緣導線。

FQB-25kV

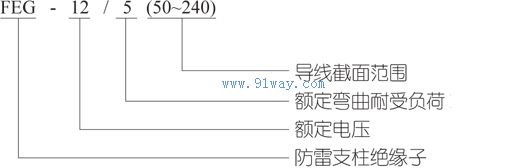

型號規格說明


性能參數
1. 雷電全波沖擊耐受電壓( 峰值)KV：100
2. 1min 工頻耐受電壓( 有效值)KV：50
3. 工頻電弧電流( 有效值)KA：12.4
4. 額定彎曲耐受負荷KN：5
5. 電小公稱爬電距離mm：360
6. 穿刺部位涂有獨特的防水絕緣膏

安裝說明
FEG型防雷穿刺支柱絕緣子安裝在橫擔上，擰緊螺母即可，等同傳統的絕緣子的安裝方法，把引弧棒朝向負荷側，這時，導線的外層應緊靠線槽底部，穿刺齒應刺穿導線的絕緣層與導線的內部導電層緊密相連，在線夾座外部安裝絕緣護罩，用固定扣固定絕緣護罩，可參照以上安裝示意圖。

型號規格	導線截面積范圍 (mm2)
FEG-12/5(50-240)	50-240
