UH100系列紅外線溫度傳感器產品詳細說明：

UH100系列紅外線溫度傳感器

特點
先進的全數字化設計
重復測量誤差小于± 1 ℃
先進的光闌結構， 8-14 μ m 光譜響應
± 2 ℃目標溫度測量精度
0.1 ℃分辨率
500ms 響應時間或更短
多種模擬和數字輸出信號
全溫度標定和補償
0~15 米有效測量距離
寬的工作環境溫度
安裝簡便，易于維護，成本低廉

產品概述
UH100系列工業級在線式紅外測溫儀，由不銹鋼外殼、光闌、硅透鏡和專用集成電路等組成. UH106 標準產品的目標測量范圍為 -50°C~300°C ，共五種主要規格。同時可按照客戶的特殊要求擴展到 1500°C 。標準產品的工作環境溫度范圍0~75°C 。
UH100 的光學部分采用進口高靈敏度熱電堆紅外探測器和單晶硅透鏡以及具有良好散熱性能材料， 8 ～ 14 μ m 光譜響應波段有效避免大氣塵埃和水汽對紅外線傳輸中的衰減，并可有效濾除因雜散光產生的噪聲以及環境溫度突變引起的輸出信號漂移，從而具有很強針對性的紅外輻射探測能力，有效解決了目前市場上紅外測溫儀存在的測量距離短、抗干擾能力差的弊端。同時UH100 采用特殊的光闌結構，避免了在距離系數比較小（或測量距離較短）時出現的輸出不穩定現象。 UH100系列產品可提供 5:1 、 8:1 等距離系數比的光學系統，并可按照用戶需要提供更大系數比（最大 200:1 ）的特殊產品。
由于采用先進的全數字化設計理念以及強大功能的 ASIC ，UH100 可以非常靈活地提供 RS232 、 RS485 、 SPI 、 I 2 C 、 PWM 等數字量輸出信號，以及工業標準的 0 ～ 5VDC 、 4 ～ 20mA 和各種非標準的如 10mV/ °C 等 模擬量輸出信號，可選擇的供電電源包括 +5VDC 、 +12VDC 和 +18 ～ +30VDC 等。

在機械結構設計上， UH100外殼采用不銹鋼和其他金屬材料，滿足工業現場的堅固性、耐用性、抗沖擊或振動等要求。測溫儀的 IP65 防護等級和良好密封性能的電纜線連接部件，確保其不會因使用現場的水霧、油污以及灰塵等對測溫儀的腐蝕或損壞。 UH100 外殼上有 Ф 14 × 16mm 的安裝螺紋，并提供安裝附件、防灰塵的空氣吹掃器以及現場數字顯示儀表等。
性能描述

型號    :	UH100
測溫范圍:	0~300°C	-20~300°C	0~500°C	-20~300°C	-50~300°C
分 辨 率:	典型 0 .1°C
精　　度:	讀數的 ±2.0% 或 2.0°C
重 復 性:	絕對測量溫度的 ±1°C
光譜范圍:	8 ～ 14 μ m
距離系數:	5:1 、 8:1 、 12:1 、 15:1 、 20:1
環境溫度:	0 ～ 75°C
存儲溫度:	-20 ～ 85°C
響應時間:	500ms
發 射 率:	預設 0.95 ，可定制
操作距離:	0~15 m

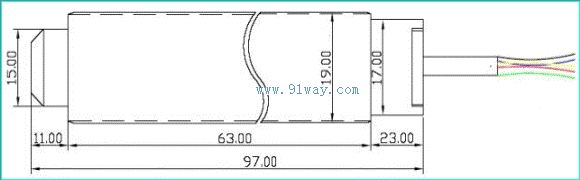

產品尺寸:	直徑 26mm (2) , 長度 86mm
供電要求:	+5VDC 、 +12VDC 、 +18~+30VDC
模擬輸出:	標準 : 4~20mA ，可選 : 0~5 V 或 10mV/°C
數字輸出:	SPI 、 RS485 、 I 2 C 、 RS232 、 PWM

此處 為最大直徑，探頭部分直徑 14mm ，長 16mm 。
