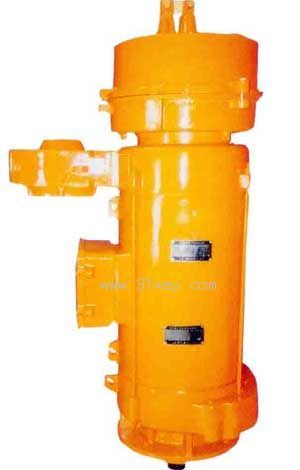

TSYDE180L-16/4/2型塔吊起升用三相異步電動機產品詳細說明：

概述
TSYDE180L-16/4/2型塔機起升用三相異步電動機系參照國外同類先進產品設計研制的專用電動機，在其定子中有三組獨立繞組，具有高、中、低三種轉速及三種不同的輸出功率，在繞組中還敷設有二個溫控器，當電動機的溫升超過規定范圍時可傳遞給控制電路以信號。電動機的非軸伸端具有一常閉式直流制動器及手動松閘裝置。
本型電動機設計先進，操作方便，安全可靠，是國內外80－150噸米級塔機中起升卷?yè)P(yáng)機構選用的理想的主起升電動機。

絕緣等級F級；
防護等級IP23；

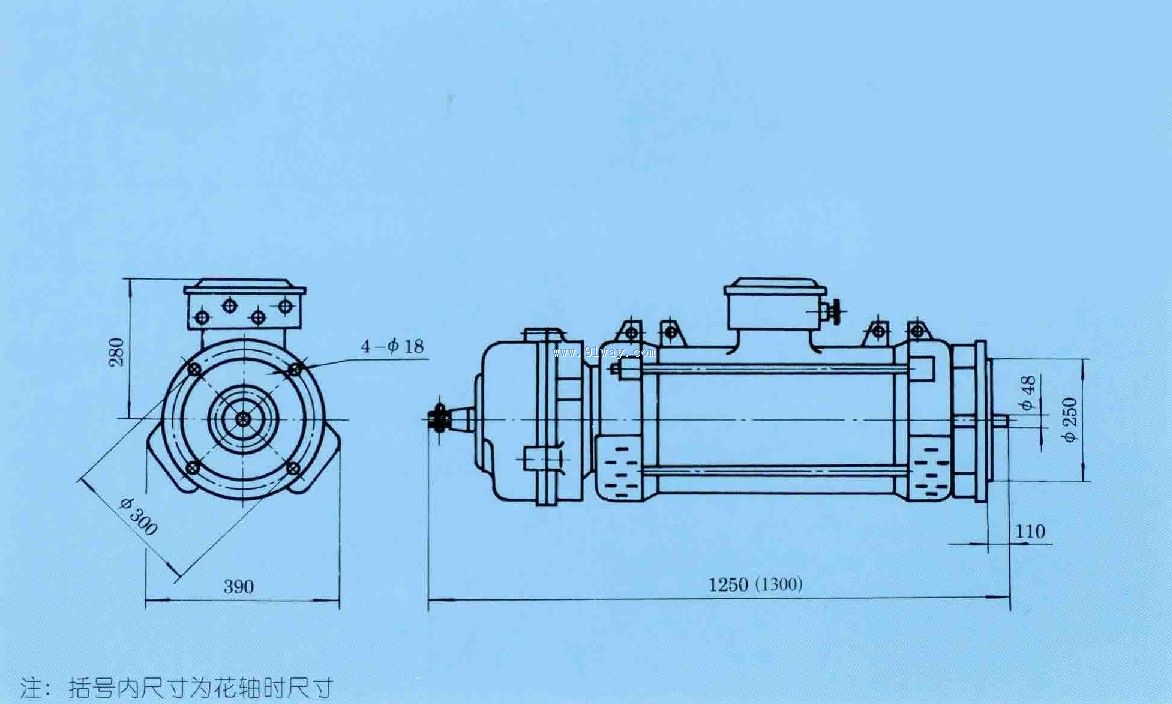

安裝尺寸符合IEC標準；
安裝結構型式有B3和B5型兩種；
按滬Q/IKEF011標準制造。

正常工作條件
1、海拔不超過1000米
2、環境空氣溫度不超過40攝氏度（隨季節而變化）
3、環境空氣的相對濕度不超過85％

型   號	額定 電壓 V	額定 頻率 Hz	額定 轉速 r/min	額定 功率 N.m	額定 電流 A	堵轉電流	堵轉轉矩	每小時 點動 次數	工作制 S3 FC%	接法	制動器 靜制動 力矩 N.m	制動器 工作 電壓 V(dc)	溫度發訊動作閥值 ℃	重量 Kg
						額定電流	額定轉矩
TSYDE180L-16/4/2	380	50	270	7.5	20	4	1.8	300	15	Y	230	20	145	375
			1350	30	75	4	2	150	40	Y
			2800	30	70	5	2	150	40	Y
TSYDE180L-16/4/2	380	50	300	5.5	18	4	1.8	300	15	Y	230	20	145	370
			1350	24	60	4	2	150	40	Y
			2800	24	58	5	2	150	40	Y

TSYDE180L-6/4/2 塔吊起升用三相異步電動機
